Máy rót bia (hoặc máy rót nhà máy bia) có chức năng chính là phân phối bia có ga một cách hiệu quả, chính xác và hợp vệ sinh vào các thùng chứa như chai, lon hoặc thùng trong khi bảo quản nghiêm ngặt chất lượng sản phẩm thông qua việc thu lượng oxy tối thiểu, độ chính xác về thể tích, làm đầy phản áp được kiểm soát và tính toàn vẹn của con dấu đáng tin cậy.
Phần | Bản tóm tắt |
Máy rót bia là gì? | Khám phá bản sắc cơ bản, thiết kế cơ khí, cơ học phản áp và các nguyên tắc hoạt động cốt lõi đằng sau hệ thống đóng chai tự động của nhà máy bia. |
Lợi ích của việc sử dụng máy chiết rót | Một phân tích toàn diện nêu chi tiết cách hệ thống rót tự động tối ưu hóa năng suất, giảm lượng oxy hòa tan, loại bỏ lãng phí bia và nâng cao độ an toàn của sản phẩm. |
Các giải pháp khác nhau cho máy rót chai bia | Bảng phân tích so sánh các công nghệ chiết rót Isobaric quay thủ công, bán tự động, quay hoàn toàn tự động và nội tuyến được điều chỉnh phù hợp với năng lực sản xuất khác nhau. |
Thiết bị phụ trợ máy rót chai bia | Tổng quan chuyên sâu bao gồm các thiết bị hỗ trợ thiết yếu, bao gồm máy rửa-khối đơn, máy đóng nắp, máy thanh trùng và tích hợp băng tải. |
Phần kết luận | Đánh giá cuối cùng tổng hợp giá trị vận hành của thiết bị chiết rót tiên tiến trong dây chuyền sản xuất bia công nghiệp hiện đại. |

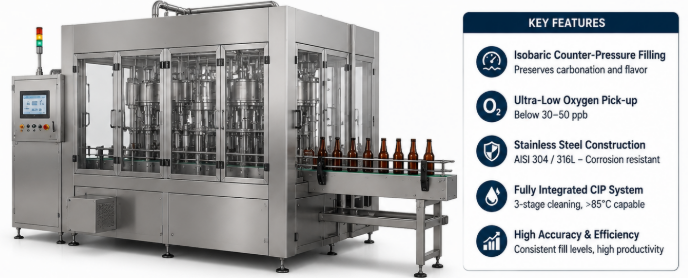

Máy rót bia là một thiết bị công nghiệp được thiết kế đặc biệt để chuyển bia có ga từ bể chứa vào các bình đóng gói thương mại như chai thủy tinh, lon nhôm hoặc thùng kim loại dưới áp suất được kiểm soát mà không làm mất carbon dioxide hoặc đưa vào quá nhiều oxy hòa tan.
Trong môi trường sản xuất bia thương mại hiện đại, bao bì thể hiện một quá trình chuyển đổi quan trọng trong đó phải bảo tồn tính toàn vẹn về thể chất và cảm quan của bia thủ công. Máy rót dành riêng cho nhà máy bia đạt được điều này bằng cách sử dụng công nghệ rót ngược áp suất (Isobaric). Chất làm đầy chất lỏng trong khí quyển tiêu chuẩn hoàn toàn không phù hợp với đồ uống có ga, vì việc tiếp xúc với không khí xung quanh không có áp suất sẽ dẫn đến khử khí ngay lập tức, tạo bọt mạnh và mất chất lỏng nghiêm trọng. Cơ chế Isobaric cân bằng áp suất bên trong chai để phù hợp với áp suất của thùng bia sáng trước khi tiếp nhận chất lỏng, duy trì cân bằng cacbonat trong suốt quá trình.
Từ góc độ kỹ thuật, chất độn hiện đại hoạt động trong một mạch chất lỏng khép kín, vô trùng. Kiến trúc kết cấu thường có ống góp chất lỏng bằng thép không gỉ, van nạp được điều khiển bằng khí nén, xi lanh nâng và mạch vệ sinh CIP (Clean-In-Place) tích hợp. Trong quá trình vận hành, thùng chứa được nâng lên và bịt kín vào gioăng van nạp. Chu trình làm đầy thực hiện một trình tự: sơ tán không khí, sơ tán trước hoặc làm sạch bằng khí trơ (chẳng hạn như CO2 ), điều áp đẳng áp, định lượng chất lỏng cơ học hoặc hỗ trợ trọng lực, giảm áp suất (đánh hơi) và hạ thấp chai có kiểm soát.
Xu hướng kỹ thuật nhà máy bia châu Âu nhấn mạnh đến việc giảm thiểu lượng oxy hòa tan (DO) hấp thụ trong quá trình này. Người tiêu dùng bia thủ công ưu tiên cao độ ổn định hương vị và thời hạn sử dụng, thúc đẩy các nhà sản xuất thiết kế các thùng chứa ít oxy với hệ thống chân không chân không trước chân không kép. Hơn nữa, các máy móc hiện đại ưu tiên bánh sao xử lý cổ thay đổi nhanh, chai giả CIP tự động và bệ nâng điều khiển bằng servo để đảm bảo chuyển đổi hiệu quả giữa các hình dạng chai có thể thay đổi mà không cần hiệu chỉnh lại van thủ công.
Thông số/Thành phần | Thông số kỹ thuật / Tiêu chuẩn vật liệu | Mục đích chức năng |
Khung kết cấu lõi | Thép không gỉ AISI 304 / 316L | Cung cấp tính toàn vẹn cấu trúc chống ăn mòn và khả năng chịu rửa trôi. |
Loại van nạp | Van cơ/khí nén Isobaric | Duy trì áp suất cân bằng để ngăn chặn sự đột phá $CO_2$ trong quá trình lấp đầy. |
Tỷ lệ hấp thụ oxy | Dưới 30 đến 50 ppb (phần tỷ) | Ngăn chặn quá trình oxy hóa sớm và kéo dài thời hạn sử dụng của bia thủ công. |
Phạm vi áp suất hoạt động | 0,2 đến 0,4 MPa | Quản lý việc phân phối chất lỏng có ga dưới sự kiểm soát khí nén ổn định. |
Khả năng tương thích vệ sinh | Vòng CIP 3 giai đoạn được tích hợp đầy đủ | Cho phép khử trùng bằng nhiệt và hóa học ở nhiệt độ trên 85°C. |
Lưu ý về nguyên tắc hoạt động : Chìa khóa để ngăn chặn sự phun trào bọt trong quá trình đóng chai tốc độ cao là giai đoạn 'đánh hơi'. Sau khi chất lỏng đạt đến độ cao lấp đầy chính xác được xác định bởi ống thông hơi, không gian khí phía trên chất lỏng vẫn được điều áp ở mức cân bằng. Van đánh hơi từ từ xả khí có áp suất này đến mức khí quyển trong một quy trình xả nhiều giai đoạn được kiểm soát. Việc giảm áp suất quá nhanh sẽ gây ra quá trình tạo mầm nhanh và hiện tượng sôi mạnh, dẫn đến sự không đồng đều về thể tích và lãng phí sản phẩm quá mức.
Việc sử dụng máy rót bia tự động giúp tăng tốc đáng kể năng suất đóng gói, giảm thiểu quá trình oxy hóa chất lỏng, đảm bảo mức chiết rót đồng đều và cắt giảm đáng kể chi phí lao động vận hành trong các hoạt động của nhà máy bia thương mại.
Giảm oxy hóa vi mô và kéo dài thời hạn sử dụng
Kẻ thù chính của bia thủ công đóng gói là oxy hòa tan ( $DO$ ). Việc rót thủ công hoặc ngoài trời khiến bia tiếp xúc với oxy trong khí quyển, bắt đầu các phản ứng oxy hóa không mong muốn dẫn đến mùi vị giống như bìa cứng, hình thành sương mù và sẫm màu trong vòng vài tuần. Máy rót nhà máy bia tự động sử dụng hệ thống chân không kép sơ tán trước khi phun chất lỏng. Bằng cách hút chân không lên chai rỗng, xả khí carbon dioxide vào chai, hút chân không thứ hai và điều áp lại, lượng oxy dư thừa hầu như sẽ được loại bỏ. Khả năng kiểm soát chính xác này làm giảm tổng lượng oxy trong gói xuống mức cực thấp, bảo vệ hương thơm hoa bia tinh tế và kéo dài thời gian ổn định trên kệ bán lẻ.
Độ chính xác thể tích chính xác và giảm lãng phí
Các phương pháp đóng gói thủ công hoặc dưới tiêu chuẩn có mức thể tích không nhất quán do sự biến đổi của bọt, dao động nhiệt độ và lỗi của người vận hành. Chất làm đầy phản áp hiện đại sử dụng các ống thông hơi được hiệu chỉnh chính xác hoặc máy đo lưu lượng từ tính điện tử để đạt được độ chính xác làm đầy cao. Bằng cách ngăn chặn sự phun trào bọt thông qua các chu trình giảm áp suất có kiểm soát, sự thất thoát chất lỏng được giảm xuống mức phần trăm không đáng kể. Việc thu hồi chất lỏng này trực tiếp cải thiện tỷ suất lợi nhuận bằng cách duy trì sản lượng từ mỗi mẻ bia.
Tốc độ xử lý vượt trội và khả năng mở rộng công nghiệp
Bao bì bia công nghiệp đòi hỏi tốc độ thông lượng cao để xử lý các lô khối lượng lớn tươi từ thùng sáng. Hệ thống nạp quay tự động có thể đổ đầy, san lấp và đóng dấu liên tục hàng nghìn đơn vị mỗi giờ. Hệ thống truyền động cơ học tích hợp đồng bộ hóa việc nạp, nạp, đóng nắp và xả chai trong một vòng lặp tự động hóa không bị gián đoạn. Thông lượng cao này làm giảm tắc nghẽn trong quá trình xử lý, cho phép các nhà máy bia mở rộng mạng lưới phân phối trong khi vẫn duy trì yêu cầu lao động ở mức tối thiểu.
Tuân thủ vệ sinh vi sinh và CIP vượt trội
Các quy định vệ sinh thương mại yêu cầu sự vô trùng hoàn toàn trên tất cả các bề mặt tiếp xúc với đồ uống. Chất độn tự động hiện đại được chế tạo từ thép không gỉ AISI 316L vệ sinh với bề mặt bên trong siêu mịn. Hệ thống chai giả tích hợp cho phép thực hiện các quy trình Làm sạch tại chỗ (CIP) và Tiệt trùng tại chỗ (SIP) hoàn toàn tự động. Nước rửa axit và xút nóng lưu thông qua các van bên trong, ống góp và vòi phun tiếp xúc mà không cần tháo gỡ thủ công, loại bỏ nguy cơ ô nhiễm vi khuẩn như Lactobacillus hoặc Pediococcus.
Chỉ số hiệu suất | Phương pháp đóng gói thủ công | Hệ thống chiết rót nhà máy bia tự động |
Tốc độ vận hành (Chai/giờ) | 100 đến 400 BPH | 1.500 đến 24.000+ BPH |
Thu hồi oxy hòa tan (DO) | 100 đến 300+ ppb | < 30 đến 50 ppb |
Điền chính xác thể tích | Độ biến thiên cao (± 5 đến 10 mL) | Siêu chính xác ( ± 1 đến 2 mL) |
Yêu cầu lao động | Nỗ lực thủ công cao | Thấp (Giám sát người vận hành đơn lẻ) |
Hiệu quả khử trùng CIP | Vệ sinh thủ công cơ bản | CIP/SIP vòng kín tự động |
Hoạt động của nhà máy bia ở Châu Âu ưu tiên tiết kiệm năng lượng, mức tiêu thụ nước trên mỗi ha và giảm thiểu dấu chân khi lựa chọn cách thiết lập bao bì. Việc tích hợp trực tiếp các chất độn hiệu suất cao trong Thiết bị dây chuyền sản xuất bia thủ công chìa khóa trao tay hoàn chỉnh đảm bảo tính đồng bộ cơ học liền mạch giữa các hầm bia sáng, máy rửa chai và hệ thống đóng gói thứ cấp cuối cùng.
Các giải pháp máy rót chai bia bao gồm từ máy rót thủ công quy mô nhỏ và thiết lập bán tự động tuyến tính đến hệ thống monoblock Isobaric quay hoàn toàn tự động tốc độ cao được thiết kế cho các nhà máy bia công nghiệp khối lượng lớn.
Hệ thống nạp tuyến tính thủ công và bán tự động là giải pháp cơ bản phù hợp chủ yếu cho các nhà máy thí điểm, nhà máy sản xuất bia nano hoặc thử nghiệm hàng loạt thử nghiệm. Các thiết bị này thường có từ 2 đến 6 van đối áp nội tuyến được gắn trên khung thủ công. Người vận hành định vị các chai rỗng theo cách thủ công, kích hoạt đòn bẩy khí nén để kích hoạt quá trình sơ tán và đổ đầy trước, đồng thời chuyển các chai đã đổ đầy sang trạm đóng nắp độc lập theo cách thủ công. Mặc dù giá cả phải chăng và nhỏ gọn nhưng công suất bị hạn chế và việc tiếp xúc với không khí xung quanh giữa quá trình nạp và đóng nắp dẫn đến khả năng hấp thụ oxy cao hơn so với các hệ thống khép kín hoàn toàn tự động.
Hệ thống chiết rót tự động nội tuyến tự động hóa việc vận chuyển chai thông qua một băng tải tuyến tính, sử dụng các cổng lập chỉ mục để dừng các nhóm từ 4 đến 12 chai dưới một dãy đầu rót. Xi lanh khí nén tự động bịt kín miệng chai vào các van, thực hiện các chu trình sơ tán tự động, làm sạch CO2 , đổ đầy đẳng áp và chu trình đánh hơi. Sau khi điền, nhóm vùng chứa sẽ di chuyển tuyến tính đến capper nội tuyến. Cấu hình này cung cấp giải pháp cân bằng cho các nhà máy bia thủ công vừa và nhỏ đang tìm kiếm hoạt động tự động, hiệu suất sử dụng vừa phải và tốc độ vừa phải mà không có chi phí cơ học phức tạp của hệ thống quay.
Chất độn Isobaric quay đại diện cho công nghệ chuẩn cho các cơ sở sản xuất bia công nghiệp từ vừa đến lớn. Trong kiến trúc khối quay đơn khối, các trạm rửa, nạp và đóng nắp được thống nhất xung quanh một băng chuyền quay trung tâm được cung cấp bởi một động cơ chính duy nhất. Các chai đi vào thông qua vít định thời và bánh sao, chuyển liên tục qua từng mô-đun xử lý. Bởi vì việc đổ đầy và đóng nắp diễn ra không bị gián đoạn dọc theo đường chuyển động tròn liên tục nên những máy này đạt được tốc độ vận hành cao với sự khuấy trộn chất lỏng ở mức tối thiểu. Hơn nữa, khoảng cách giữa van nạp và đầu đóng nắp được giảm thiểu, cho phép phun và đóng nắp ngay lập tức để giải phóng không khí trong không gian cổ một cách hiệu quả.
Tính năng / Loại hệ thống | Tuyến tính thủ công/bán tự động | Hệ thống nội tuyến tự động | Hệ thống Monoblock quay tự động |
Năng lực sản xuất | 100 đến 800 BPH | 1.000 đến 3.500 BPH | 3.000 đến 24.000+ BPH |
Yêu cầu về không gian sàn | Nhỏ gọn (< 3 mét vuông) | Vừa phải (4 đến 8 mét vuông) | Dấu chân lớn hơn (> 10 mét vuông) |
Chuyển động của máy | Cố định/Hướng dẫn sử dụng | Lập chỉ mục tuyến tính không liên tục | Quay tốc độ cao liên tục |
Mức độ kiểm soát oxy | Nền tảng | Vừa phải | Đặc biệt (Đôi trước khi sơ tán) |
Tính linh hoạt của vùng chứa | Cao (Điều chỉnh thủ công) | Vừa phải | Yêu cầu thay đổi Starwheel không cần dụng cụ |
Tại sao cấu hình monoblock quay được các nhà sản xuất thiết bị hàng đầu ưa chuộng? Các khách hàng thương mại châu Âu và toàn cầu ưu tiên loại bỏ oxy tối đa ở vùng cổ hơn hầu hết các tính năng khác. Trong máy rót đơn khối quay, phun nước nóng áp suất cao được áp dụng vào cổ chai ngay khi nó rời khỏi van nạp. Điều này tạo ra sự tạo bọt có kiểm soát ("fobbing") đẩy bọt lên đến miệng chai, đẩy không khí ra ngoài chỉ trong một phần nghìn giây trước khi nắp vương miện được ấn vào đúng vị trí.
Thiết bị phụ trợ cho máy rót chai bia bao gồm máy rửa chai, máy tạo bọt áp suất cao, máy đóng nắp tự động, máy thanh trùng nhanh, hệ thống dán nhãn và mạng lưới vận chuyển tích hợp tạo thành một dây chuyền đóng gói gắn kết.
Dây chuyền chiết rót nhà máy bia hiệu quả phụ thuộc vào máy móc phụ trợ hoạt động hài hòa chính xác với bộ phận chiết rót lõi. Trước khi vào băng chuyền chiết rót, các chai thủy tinh rỗng phải được làm sạch kỹ lưỡng bên trong mô-đun súc rửa tự động. Bộ phận rửa quay đảo ngược chai 180 độ trên các vòi phun chuyên dụng phun nước, không khí hoặc khí CO2 vô trùng để làm sạch bụi, hạt thủy tinh hoặc cặn xung quanh.
Sau khi đổ đầy, chai ngay lập tức di chuyển đến mô-đun đóng. Chai bia thủy tinh chủ yếu dựa vào nắp vương miện hoặc nút đậy có nắp xoay, trong khi lon nhôm sử dụng đường may quay. Tháp đóng nắp vương miện tác dụng lực thẳng đứng có kiểm soát lên nắp vương miện bằng thép, tạo thành một lớp bịt kín kín trên bề mặt chai thủy tinh.
Để đạt được sự ổn định lâu dài về mặt vi sinh mà không cần phụ thuộc vào chất phụ gia bảo quản, các chai được đổ đầy và đóng kín thường đi qua hệ thống thanh trùng xuôi dòng. Các thiết bị thanh trùng nhanh làm nóng bia trước khi đổ đầy, trong khi các thiết bị thanh trùng dạng đường hầm vận chuyển các thùng chứa đã đổ đầy và đậy kín qua các vùng phun nước nóng được kiểm soát để loại bỏ nấm men và vi khuẩn hoang dã.
Cuối cùng, chai đi qua các trạm sấy dao khí để loại bỏ sự ngưng tụ bề mặt trước khi đưa vào máy dán nhãn keo lạnh hoặc nhạy cảm với áp suất. Hệ thống đóng gói, máy đóng gói thùng carton và máy xếp pallet tự động hoàn tất quy trình đóng gói ở cuối dây chuyền.
Thiết bị phụ trợ | Chức năng vận hành chính | Tác động chất lượng quan trọng |
Máy rửa chai / Máy thổi khí | Làm sạch bề mặt bên trong chai bằng chất lỏng vô trùng hoặc khí nén | Ngăn ngừa ô nhiễm vật lý và vi khuẩn trước khi đổ đầy |
Máy phun nước áp suất cao | Bơm những giọt nước ấm chính xác vào cổ chai sau khi đổ đầy | Gây ra cảm giác khó chịu để sơ tán không khí ở vùng cổ và làm giảm nồng độ oxy |
Capper vương miện tự động | Gấp nắp vương miện bằng thép vào thành chai dưới mô-men xoắn cơ học | Đảm bảo bịt kín để giữ cacbonat và ngăn chặn sự xâm nhập của oxy |
Đường hầm / Thanh trùng Flash | Áp dụng xử lý nhiệt có kiểm soát (Đơn vị PU) cho bia đóng gói | Loại bỏ nấm men còn sót lại và vi sinh vật gây hư hỏng để ổn định thời hạn sử dụng |
Mạng băng tải tự động | Điều phối vận chuyển container giữa các mô-đun dòng | Ngăn chặn va chạm chai, thiết bị rơi và tắc nghẽn dây chuyền |
Mẹo bảo trì & vận hành : Để duy trì các vòng đệm nhất quán và tránh vỡ kính trong quá trình đóng nắp, kỹ thuật viên nên kiểm tra độ mòn của khuôn uốn nắp hàng tuần. Chiều cao của nắp được điều chỉnh không chính xác hoặc các vòng uốn bị mòn gây ra các vết nứt nhỏ ở lớp hoàn thiện cổ kính hoặc biến dạng nắp không đều. Điều này dẫn đến sự rò rỉ cacbonat chậm, quá trình oxy hóa bia sớm và nguy cơ vỡ chai trong quá trình thanh trùng đường hầm ở hạ lưu.
Để đạt được sự hài hòa vận hành hoàn toàn giữa các mô-đun đóng gói này đòi hỏi bố cục hệ thống được đồng bộ hóa hoàn toàn. Việc tích hợp các hệ thống phụ trợ này với Hệ thống lên men và sản xuất bia thủ công hoàn chỉnh sẽ cung cấp khả năng điều khiển tự động hóa PLC thống nhất, phân phối điện hợp lý và điều chỉnh tốc độ đường dây cân bằng trên toàn bộ cơ sở.
Máy rót bia là tài sản công nghiệp cốt lõi được thiết kế để bảo vệ độ tươi của bia, bảo quản lượng cacbonat chính xác, loại bỏ oxy hòa tan và tối đa hóa hiệu quả đóng gói trong các hoạt động sản xuất bia thương mại hiện đại.
Việc lựa chọn máy rót nhà máy bia tối ưu đòi hỏi phải đánh giá năng lực sản xuất mục tiêu, định dạng thùng chứa mong muốn, tổng ngưỡng oxy của gói và không gian sàn sẵn có. Từ chất độn tuyến tính nhỏ gọn để mở rộng trang phục thủ công đến kiến trúc monoblock quay tốc độ cao được tích hợp trong Hệ thống Dây chuyền Đóng gói Bia Công nghiệp hoàn chỉnh , việc đầu tư vào kỹ thuật Isobaric chính xác đảm bảo mỗi chai đến tay người tiêu dùng cuối cùng chính xác như dự định của nhà sản xuất bia.
