Khám phá thế giới đa dạng của công nghệ máy chiết rót

Thiết bị máy rót tự động hiện đại sử dụng các cơ chế định lượng chuyên dụng bao gồm trọng lực, piston, trọng lượng tịnh, chân không và cấu hình đồng hồ đo lưu lượng thể tích để đạt được khả năng phân phối chất lỏng chính xác trong các hoạt động chế biến nước giải khát, dược phẩm, hóa chất và công nghiệp. Việc lựa chọn hệ thống máy chiết rót phù hợp yêu cầu đánh giá độ nhớt của chất lỏng, hình dạng thùng chứa, yêu cầu về tốc độ mục tiêu, tiêu chuẩn vệ sinh không tiếp xúc và khả năng tự động hóa CIP/SIP để đảm bảo hiệu quả lâu dài và thời gian ngừng hoạt động tối thiểu.

Mục lục

• Tổng quan về phân loại Máy chiết rót

• Công nghệ chiết rót chính

• Những cải tiến mà máy hiện tại đã hoặc đang được thiết kế để thực hiện

• Lựa chọn máy chiết rót phù hợp

Tổng quan về phân loại Máy chiết rót

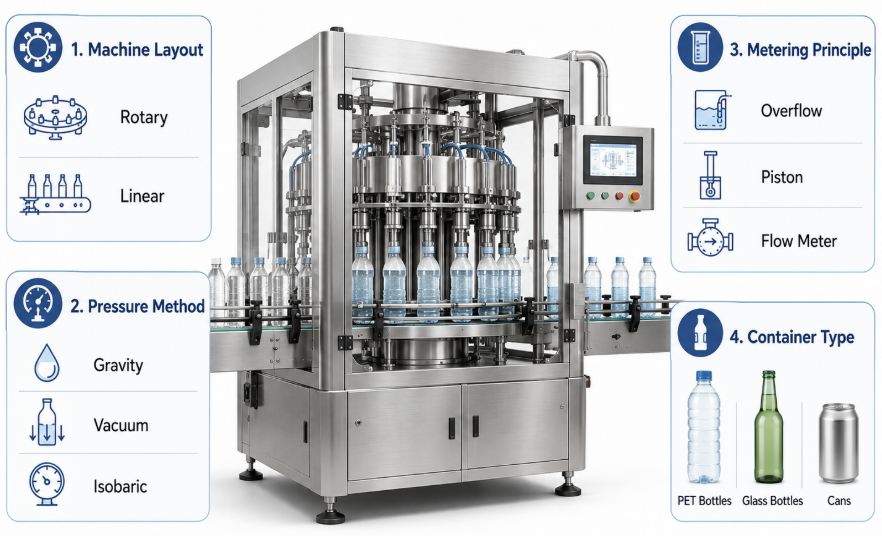

Việc phân loại có hệ thống các công nghệ máy chiết rót hiện đại dựa trên các thông số vận hành chính, bao gồm động lực xử lý thùng chứa, áp suất làm đầy, nguyên tắc đo thể tích và kiểu thùng chứa mục tiêu.

Hoạt động xử lý công nghiệp triển khai một loạt các thiết bị xử lý chất lỏng tự động. Việc hiểu cách mỗi máy chiết rót hoạt động trong môi trường sản xuất chuyên dụng đòi hỏi phải phân loại các hệ thống này theo nguyên tắc định lượng vật lý của chúng. Bộ phận cơ bản nhất trong thiết kế máy chiết rót tách các hệ thống quay liên tục khỏi các hệ thống lập chỉ mục tuyến tính nội tuyến. Cấu hình máy chiết rót quay được thiết kế cho các dây chuyền tự động có công suất cao, trong đó chuyển động của thùng chứa liên tục cho phép đổ đầy chính xác ở tốc độ vượt quá hàng trăm thùng chứa mỗi phút. Ngược lại, thiết lập máy chiết rót tuyến tính mang lại tính linh hoạt theo mô-đun, vốn đầu tư ban đầu thấp hơn và chuyển đổi định dạng nhanh hơn, khiến chúng rất phù hợp với môi trường sản xuất hàng loạt từ trung bình đến thấp.

Hơn nữa, động lực học khí quyển và áp suất quyết định cách máy rót quản lý việc chuyển chất lỏng vào các thùng chứa cứng hoặc bán cứng. Các đơn vị máy rót trọng lực khí quyển dựa vào áp suất đầu tĩnh, khiến chúng trở nên tối ưu cho chất lỏng chảy tự do có độ nhớt ổn định. Các mẫu máy rót có hỗ trợ chân không thiết lập sự chênh lệch áp suất bên trong thùng chứa, giúp ngăn ngừa rò rỉ trong các chai không cứng và hỗ trợ cân bằng mức chất lỏng. Hệ thống máy chiết rót đẳng áp hoặc phản áp tạo áp suất cho thùng chứa bằng khí trơ trước khi phân phối chất lỏng, duy trì mức cacbonat hòa tan trong quá trình đóng chai đồ uống có ga. Bệ máy rót dịch chuyển tích cực, kết hợp với pít-tông dẫn động bằng trợ lực hoặc bơm thùy quay, xử lý trực tiếp các loại bột nhão, gel và chất rắn lơ lửng có độ nhớt cao không thể chảy chỉ dưới trọng lực.

Từ góc độ kỹ thuật, việc tích hợp máy rót hiện đại xoay quanh việc kết hợp chuyển động cơ học với động lực học chất lỏng. Cấu trúc khung máy thường sử dụng hợp kim thép không gỉ chịu lực cao để chịu được rung động khi vận hành liên tục và các quy trình tẩy rửa mạnh bằng hóa chất. Dây chuyền vận chuyển thùng chứa phải đồng bộ hóa liền mạch với bánh sao hoặc vít điều chỉnh của máy rót để loại bỏ hiện tượng lật chai, tràn chất lỏng và căng thẳng ở cổ. Việc hiểu rõ các phân loại cơ bản này cho phép các kỹ sư đóng gói thiết lập các thông số kỹ thuật cơ bản của thiết bị được điều chỉnh trực tiếp cho phù hợp với nhu cầu về hóa học sản phẩm cụ thể và thông lượng của nhà máy.

Nguyên lý làm việc & Động lực điều khiển chất lỏng : Vật lý vận hành của máy nạp trọng lực khí quyển phụ thuộc vào việc thiết lập chênh lệch áp suất ổn định giữa bể chứa sản phẩm chính và khí quyển. Chất lỏng chảy xuống thân van nạp dưới tác dụng của trọng lực khi thùng chứa bịt kín vào miếng đệm van. Khi chất lỏng chạm đến lỗ mở của cổng nạp, không khí dịch chuyển bên trong thùng chứa sẽ thoát ra ngoài qua ống thông hơi bên trong. Dòng chất lỏng tự nhiên dừng lại khi mức chất lỏng bao phủ cổng thông hơi, thiết lập chiều cao đổ đầy chất lỏng rất nhất quán trên các thể tích bên trong của bình thủy tinh khác nhau.

Công nghệ chiết rót chính

Các công nghệ máy rót chính sử dụng các cơ chế định lượng cơ học, thủy lực, khí nén và điện tử chuyên dụng được thiết kế để phù hợp với độ nhớt chất lỏng, vật liệu thùng chứa và mức độ cacbonat hóa độc đáo.

Phân tích các cơ chế phân phối chất lỏng riêng lẻ cho thấy lý do tại sao cấu hình máy chiết rót cụ thể lại thống trị các lĩnh vực thị trường riêng biệt. Hệ thống máy rót tràn trọng lực vẫn là nền tảng của việc đóng chai mỹ phẩm và rượu mạnh do khả năng đạt được chiều cao trực quan của đường đổ đầy đồng đều bất kể sự chênh lệch nhỏ về thể tích chai thủy tinh bên trong. Trong các hệ thống này, chất lỏng đi vào chai dưới áp suất khí quyển thấp cho đến khi nó bao phủ một cổng hồi bên trong. Sản phẩm dư thừa sau đó được tuần hoàn trở lại bể chứa thức ăn trung tâm. Điều này đảm bảo rằng mỗi chai thành phẩm trên kệ bán lẻ đều có dòng chất lỏng trực quan giống hệt nhau, điều này rất quan trọng đối với nhận thức về chất lượng của người tiêu dùng.

Đối với chất lỏng có ga, công nghệ máy chiết rót ngược áp đẳng áp là không thể thiếu. Đồ uống có ga yêu cầu cân bằng áp suất nghiêm ngặt giữa bát sản phẩm và thùng chứa mục tiêu trước khi mở van chất lỏng. Bằng cách tạo áp suất cho bình chứa bằng khí carbon dioxide hoặc khí nitơ để phù hợp với áp suất của bình chứa chất lỏng, máy rót sẽ loại bỏ hiện tượng tạo bọt hỗn loạn và ngăn chặn quá trình khử khí sớm trong quá trình chuyển chất lỏng. Sau khi đạt đến thể tích mục tiêu, van sẽ đóng lại và quá trình đánh hơi chậm sẽ nhẹ nhàng xả áp suất dư trong khoảng trống trước khi bình chứa mở ra, đảm bảo độ ổn định của bọt và hàm lượng tịnh chính xác.

Khi xử lý các loại bột nhão, nước thơm hoặc chất lỏng nặng có chứa chất dạng hạt, máy rót piston chuyển vị dương mang lại độ chính xác về thể tích chưa từng có. Các thiết bị này hút một thể tích sản phẩm đã đo vào một xi lanh được gia công chính xác trong hành trình nạp và xả trực tiếp vào thùng chứa trong chu kỳ hành trình. Hơn nữa, các dây chuyền chế biến tiên tiến ngày càng tích hợp các giải pháp xử lý chất lỏng tự động có độ chính xác cao, chẳng hạn như thiết bị rót đồ uống hiệu suất cao , để duy trì định lượng thể tích hợp vệ sinh không tiếp xúc trên các dây chuyền đóng gói tốc độ cao.

Để hiểu rõ hơn về các ứng dụng công nghệ trong các lĩnh vực công nghiệp đa dạng, hãy xem xét các thuộc tính hiệu suất cụ thể sau:

1. Cơ chế thích ứng độ nhớt : Hệ thống máy rót trọng lực tiêu chuẩn hoạt động hoàn hảo với chất lỏng giống như nước dưới 100 cP. Tuy nhiên, khi sức cản của chất lỏng tăng lên thành bột nhão dày, máy làm đầy pít-tông hoặc thùy quay trở nên cần thiết để vượt qua lực cản cắt và ma sát đường ống mà không làm suy giảm cấu trúc sản phẩm.

2. Xử lý khí và bảo quản oxy hòa tan : Thiết lập máy rót đẳng áp tiên tiến giảm thiểu việc hấp thụ oxy hòa tan trong quá trình vận chuyển chất lỏng. Chu trình chân không trước khi hút chân không sẽ loại bỏ không khí xung quanh ra khỏi chai trước khi nạp lại bằng khí carbon dioxide trơ, giúp kéo dài thời hạn sử dụng của sản phẩm cho đồ uống cao cấp.

3. Định lượng chính xác theo thể tích và không tiếp xúc : Cấu trúc máy chiết rót đồng hồ đo lưu lượng loại bỏ các bộ phận chuyển động cơ học trong vùng tiếp xúc của sản phẩm. Cảm biến lưu lượng điện từ hoặc Coriolis liên tục truyền dữ liệu lưu lượng khối đến PLC trung tâm, chấm dứt dòng chất lỏng thông qua các van truyền động khí nén cực nhanh khi đạt được trọng lượng mục tiêu chính xác.

Hướng dẫn bảo trì & quy trình phòng ngừa : Việc duy trì độ chính xác thể tích cao trên máy rót pít-tông đòi hỏi phải kiểm tra định kỳ các vòng đệm đàn hồi động. Theo thời gian, ma sát với thành xi lanh gây ra sự xuống cấp của vòng đệm, dẫn đến chênh lệch thể tích đổ đầy và bỏ qua sản phẩm. Người vận hành phải thực hiện kiểm tra hàng ngày các vòng chữ O của piston, bôi chất bôi trơn cấp thực phẩm trong quá trình lắp lại và thực hiện xác minh hiệu chuẩn hai tuần một lần bằng cách sử dụng cân phòng thí nghiệm đã hiệu chuẩn để duy trì dung sai vận hành trong khoảng ±0,25%.

Những cải tiến mà máy hiện tại đã hoặc đang được thiết kế để thực hiện

Các thiết kế máy chiết rót hiện tại tập trung chủ yếu vào kiến ​​trúc van không tiếp xúc hợp vệ sinh, tự động hóa hoàn toàn Làm sạch tại chỗ (CIP) và Tiệt trùng tại chỗ (SIP), điều khiển động học điều khiển bằng servo và chẩn đoán dự đoán IoT Công nghiệp 4.0 kỹ thuật số.

Bối cảnh hoạt động của hệ thống máy chiết rót tự động đang trải qua tiến bộ công nghệ nhanh chóng. Các yêu cầu công nghiệp hiện đại ưu tiên an toàn thực phẩm, khả năng thích ứng định dạng nhanh chóng và giảm chi phí bảo trì. Một cải tiến kỹ thuật cơ bản trong hệ thống máy rót hiện đại là chuyển sang thiết kế van chất lỏng không tiếp xúc. Các vòi phun van nạp truyền thống dựa vào sự tiếp xúc vật lý giữa đáy van và phần hoàn thiện của thùng chứa để bắt đầu dòng sản phẩm. Các thiết kế máy rót siêu sạch hiện đại sử dụng bộ điều khiển phun chất lỏng không tiếp xúc và đồng hồ đo lưu lượng, đảm bảo không có bộ phận nào chạm vào cổ chai. Điều này giúp loại bỏ hoàn toàn rủi ro lây nhiễm chéo và nguy cơ gãy cổ chai trong quá trình đóng chai tốc độ cao.

Tự động hóa Làm sạch tại chỗ (CIP) và Tiệt trùng tại chỗ (SIP) thể hiện một bước nhảy vọt lớn khác trong quá trình phát triển máy chiết rót. Các đơn vị máy chiết rót thế hệ cũ yêu cầu tháo dỡ thủ công các đường dẫn chất lỏng, khối van và ống góp để vệ sinh hàng ngày. Kiến trúc máy chiết rót hiện đại tích hợp hệ thống định vị cốc CIP tự động. Dưới sự điều khiển của PLC, bộ truyền động khí nén sẽ tự động định vị các cốc thu gom chất khử trùng bên dưới mỗi vòi rót, tạo ra một mạch vòng kín. Dung dịch vệ sinh, nước rửa kiềm và hơi nước quá nhiệt (lên đến 135°C) tự động luân chuyển qua đường ống bên trong, cắt giảm hơn 80% số giờ lao động thủ công trong khi vẫn đảm bảo tuân thủ đầy đủ về an toàn vi sinh có thể theo dõi được.

Hơn nữa, các rãnh cam cơ khí và các liên kết khí nén ngày càng được thay thế bằng các bộ truyền động servo đa trục. Trong máy rót điều khiển bằng servo hiện đại, cấu hình ngâm vòi phun, tốc độ mở van chất lỏng và chỉ số thùng chứa được lập trình độc lập thông qua màn hình cảm ứng trung tâm HMI. Khi chuyển đổi chiều cao hoặc thể tích chai, người vận hành chỉ cần chọn công thức đã lưu trước trên HMI. Máy chiết rót tự động điều chỉnh cấu hình chiết rót từ dưới lên bên trong để phù hợp với đặc tính tạo bọt của chất lỏng, giảm đáng kể thời gian ngừng hoạt động của sản phẩm và chuyển đổi. Những tính năng tiên tiến này được tích hợp rộng rãi vào hiện đại các giải pháp dây chuyền đóng chai tự động được thiết kế cho các cơ sở đóng gói theo hợp đồng nhiều sản phẩm.

Các nâng cấp chức năng hiện đại trên nền tảng máy chiết rót công nghiệp hiện nay bao gồm:

1. Đổ đầy từ dưới lên bằng động cơ servo : Để quản lý chất lỏng dễ bị sục khí hoặc tạo bọt do sức căng bề mặt, vòi phun của máy rót hạ xuống đế bình chứa trước khi định lượng. Sau đó, vòi phun tăng lên đồng bộ trực tiếp với mực nước bề mặt chất lỏng dâng lên, giữ cho đầu vòi được nhúng ngay dưới ranh giới chất lỏng để loại bỏ hiện tượng kẹt không khí.

2. Cách ly vỏ tủ vệ sinh : Hệ thống máy chiết rót vô trùng tiên tiến hoạt động bên trong phòng sạch dòng chảy tầng được lọc HEPA hoặc tủ áp suất dương cách ly. Các mô-đun khử trùng bằng hơi hydro peroxide (VHP) tích hợp liên tục khử nhiễm môi trường bên trong vỏ trong quá trình sản xuất tốc độ cao.

3. Chẩn đoán dự đoán cảm biến thông minh : Mảng cảm biến IoT được nhúng trong bộ truyền động chính của máy rót sẽ theo dõi nhiệt độ vòng bi, tần số rung và giảm áp suất không khí trong thời gian thực. Xử lý cạnh thuật toán dự đoán độ mòn cơ học trên phốt van và bộ truyền động chính trước khi xảy ra sự cố nghiêm trọng, chuyển việc bảo trì từ mô hình phản ứng sang mô hình dự đoán.

Thông tin chi tiết về thiết kế & Sở thích thị trường : Tại sao các bệ máy chiết rót hiện đại được chế tạo với bề mặt nghiêng và vỏ phòng sạch không khung? Phản hồi hoạt động từ các nhà sản xuất thực phẩm và đồ uống Châu Âu nhấn mạnh rằng các bề mặt phẳng nằm ngang giữ lại nước đọng và cặn hóa chất sau quá trình rửa trôi ở áp suất cao, thúc đẩy sự phát triển của màng sinh học vi khuẩn. Khung máy chiết rót hiện đại có bề mặt thép không gỉ 304/316L tự thoát nước với vỏ điện được xếp hạng IP69K, đáp ứng các nguyên tắc xử lý vệ sinh nghiêm ngặt trên toàn cầu.

Lựa chọn máy chiết rót phù hợp

Việc chọn đúng máy chiết rót đòi hỏi phải đánh giá kỹ lưỡng về độ nhớt của chất lỏng, tốc độ dây chuyền sản xuất mục tiêu, đặc tính kết cấu thùng chứa, tần suất chuyển đổi và tổng chi phí sở hữu trong suốt vòng đời của thiết bị.

Đầu tư vào máy chiết rót thương mại đòi hỏi phải cân bằng giữa mục tiêu sản xuất trước mắt với tính linh hoạt trong vận hành lâu dài. Số liệu kỹ thuật chính khi chỉ định máy chiết rót là hoạt động của chất lỏng dưới nhiệt độ môi trường và nhiệt độ xử lý. Chất lỏng phi Newton, chẳng hạn như sơn thixotropic hoặc nước sốt cắt mỏng, biểu hiện sự thay đổi cấu hình độ nhớt khi chịu lực cắt bên trong đường cấp liệu. Các kỹ sư đóng gói phải đánh giá xem liệu máy rót trọng lực có cung cấp đủ tốc độ dòng chảy hay không, hay liệu cần có pít-tông dịch chuyển dương hoặc máy rót nhu động để ép sản phẩm đi qua ống phân phối định lượng mà không làm thay đổi đặc tính cấu trúc chất lỏng.

Tiêu chí lựa chọn thứ cấp liên quan đến kích thước thùng chứa, hình dạng hoàn thiện cổ và giới hạn vật liệu vật lý. Chai nhựa PET nhẹ yêu cầu xử lý tinh tế trong máy rót quay tốc độ cao để tránh hiện tượng vênh thành bên khi tiếp xúc với van. Chai thủy tinh chịu được lực cổ thẳng đứng cao, khiến chúng phù hợp với áp suất van cơ học nặng, nhưng chúng tiềm ẩn nguy cơ vỡ mảnh thủy tinh nên cần có hệ thống xả tự động. Việc đánh giá các động lực của thùng chứa này đảm bảo rằng máy rót được chọn kết hợp các cơ chế xử lý thùng chứa thích hợp, chẳng hạn như bộ kẹp xử lý cổ hoặc bệ hỗ trợ từ dưới lên.

Hơn nữa, việc tính toán tổng chi phí sở hữu (TCO) phải vượt xa chi phí vốn ban đầu. Chi phí hoạt động, bao gồm tiêu thụ điện, nhu cầu khí nén, sử dụng nước rửa và bộ đệm kín thay thế, ảnh hưởng đáng kể đến lợi nhuận lâu dài. Việc triển khai đa năng công nghệ máy rót chất lỏng được thiết kế với các bộ phận không cần dụng cụ tháo lắp nhanh giúp giảm thời gian chuyển đổi công thức từ vài giờ xuống vài phút, tối đa hóa hiệu quả thiết bị tổng thể (OEE) trong các cơ sở sản xuất linh hoạt, có độ trộn cao.

Khi lựa chọn một cách có hệ thống máy chiết rót công nghiệp cho cơ sở xử lý mới, các kỹ sư nên áp dụng quy trình có cấu trúc sau:

1. Lập bản đồ đặc tính và lưu biến chất lỏng : Tiến hành thử nghiệm toàn diện trong phòng thí nghiệm để đo mật độ sản phẩm, đường cong độ nhớt trên nhiệt độ xử lý, sức căng bề mặt và phân bổ kích thước hạt. So khớp các điểm dữ liệu này với kích thước lỗ van của máy rót ứng cử viên để ngăn ngừa tắc nghẽn hoặc suy thoái chất lỏng.

2. Phân tích cân bằng dòng và thông lượng : Tính toán tốc độ container mỗi phút (CPM) cần thiết dựa trên mục tiêu sản lượng hàng năm và cơ cấu ca làm việc. Đảm bảo công suất định mức của máy rót đã chọn vượt quá công suất thổi ngược dòng và giới hạn hạ lưu từ 10-15% để duy trì động học cân bằng của dây chuyền mà không làm cạn kiệt thiết bị hạ lưu.

3. Đánh giá tính linh hoạt và thay đổi : Đánh giá các bước cơ học cần thiết để chuyển đổi giữa các kích cỡ chai khác nhau và công thức nấu ăn dạng lỏng. Một máy chiết rót hiện đại được trang bị bộ điều chỉnh servo kỹ thuật số và bánh sao thay đổi nhanh được mã hóa màu giúp giảm thiểu thời gian ngừng hoạt động, giúp cho quá trình sản xuất ngắn trở nên hiệu quả về mặt kinh tế.

Tóm lại, việc lựa chọn một máy chiết rót tối ưu phụ thuộc vào việc điều chỉnh các nguyên tắc đo cơ học phù hợp với các hạn chế về lưu biến chất lỏng và thùng đóng gói. Cho dù triển khai máy rót trọng lực mạnh mẽ cho đồ uống trong suốt, máy rót pít-tông chính xác cho bột nhão nhớt đậm đặc hay máy rót đồng hồ đo lưu lượng tinh vi để xử lý độ tinh khiết cao linh hoạt, việc phân tích kỹ lưỡng các biến số vận hành sẽ đảm bảo hiệu quả sản xuất tối đa, tuân thủ vệ sinh quy định và hiệu suất lâu dài đáng tin cậy.
