Máy làm đầy đồ uống hoạt động như thế nào?

Máy rót đồ uống hoạt động thông qua một trình tự tự động, đồng bộ hóa cao, trong đó các thùng chứa rỗng được vệ sinh, chuyển qua hệ thống băng tải chính xác, đổ đầy thể tích chất lỏng mục tiêu bằng cách sử dụng cơ chế định lượng áp suất, trọng lực, đẳng áp hoặc nhu động và được đóng nắp ngay lập tức trong các điều kiện vệ sinh nghiêm ngặt để đảm bảo độ ổn định của kệ, độ chính xác về thể tích và hiệu quả vận hành tốc độ cao.

Mục lục

• Máy làm đầy đồ uống là gì?

• Nguyên lý làm việc của máy chiết rót đồ uống

• Hệ thống bơm chiết nhu động

Máy làm đầy đồ uống là gì?

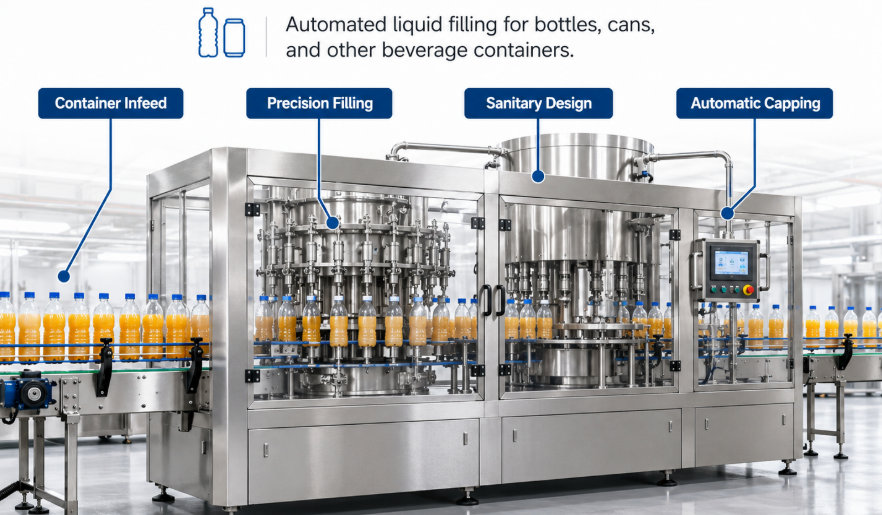

Máy rót đồ uống là một hệ thống công nghiệp tự động được thiết kế để đo lường, phân phối và đóng kín các sản phẩm lỏng vào các vật chứa như chai thủy tinh, hộp đựng PET, lon nhôm hoặc túi với độ chính xác cao và thông lượng hoạt động.

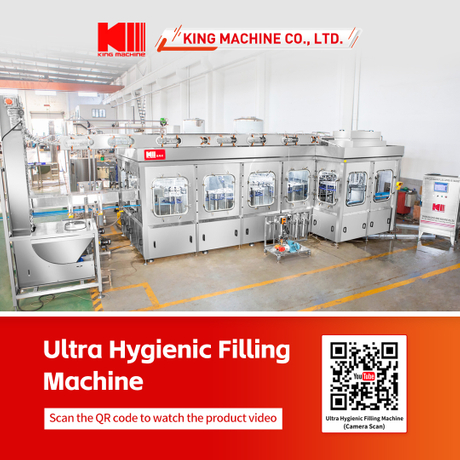

Khung hoạt động của máy rót đồ uống dựa trên sự tích hợp phức tạp của các thành phần kỹ thuật cơ khí, khí nén, điện và chất lỏng động lực. Trong các dây chuyền sản xuất công suất cao hiện đại, máy rót đồ uống hoạt động như một phần của cấu hình monobloc hoặc tribloc, trong đó việc rửa thùng chứa, đổ chất lỏng và đóng nắp diễn ra trong một khu vệ sinh khép kín duy nhất. Các hệ thống này chứa các môi trường chất lỏng đa dạng, từ nước không ga và đồ uống tinh khiết có độ nhớt thấp đến chất lỏng có độ nhớt cao với bột giấy lơ lửng, cũng như chất lỏng có ga cần xử lý ngược áp suất. Việc cấp liệu cho thùng chứa được đồng bộ hóa bằng cách sử dụng bánh sao, vít định thời và tháp pháo tuyến tính hoặc quay để đảm bảo định vị chính xác dưới các vòi rót riêng lẻ mà không bị biến dạng cơ học hoặc tràn chất lỏng.

Các cân nhắc về mặt kỹ thuật đối với máy rót đồ uống hiệu quả cao ưu tiên thiết kế hợp vệ sinh, độ cứng kết cấu và khả năng chuyển đổi thùng chứa linh hoạt. Các bộ phận tiếp xúc với sản phẩm như bình chứa chất lỏng, van nạp, bình định lượng và đường ống phân phối đều được sản xuất bằng thép không gỉ cao cấp như AISI 316L. Các vòng đệm và miếng đệm sử dụng vật liệu đàn hồi cấp thực phẩm như EPDM, PTFE hoặc Viton để chịu được ứng suất nhiệt và tiếp xúc với hóa chất trong các chu trình Làm sạch tại chỗ (CIP) và Khử trùng tại chỗ (SIP). Khung cấu trúc kết hợp vỏ chống nước IP65 hoặc IP67, bề mặt thoát nước dốc và thiết kế vệ sinh không khung để ngăn ngừa tích tụ màng sinh học và lây nhiễm chéo trong quá trình sản xuất nhiều ca liên tục.

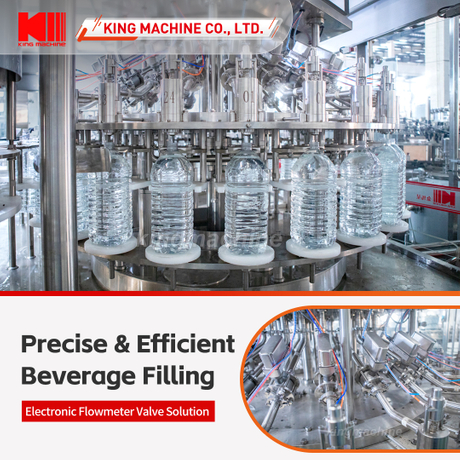

Từ quan điểm vận hành, các đánh giá của khách hàng công nghiệp thường tập trung vào độ chính xác của việc kiểm soát dòng chất lỏng, giảm lượng oxy hấp thụ và hiệu quả sử dụng năng lượng. Các nhà sản xuất đồ uống châu Âu và quốc tế luôn ưu tiên các bệ chiết rót được trang bị lưu lượng kế cảm ứng từ tính điện từ hoặc lưu lượng kế khối lượng (hệ thống coriolis) hơn hệ thống phao cơ học. Ưu tiên này được thúc đẩy bởi nhu cầu đổ đầy thể tích không tiếp xúc, giúp loại bỏ hao mòn cơ học, giảm thiểu thời gian ngừng bảo trì và cho phép điều chỉnh công thức kỹ thuật số nhanh chóng thông qua giao diện người-máy của Bộ điều khiển logic lập trình (PLC). Các hệ thống tiên tiến tích hợp giám sát mức chiết rót theo thời gian thực, loại bỏ thùng chứa bị lỗi tự động và hệ thống khử khí chân không hiệu quả cao để duy trì mức chiết rót chính xác đồng thời kéo dài thời hạn sử dụng của sản phẩm.

Phòng ngừa bảo trì và vệ sinh vận hành: Việc kiểm tra thường xuyên các vòng đệm van nạp, màng ngăn và vòng chữ O khí nén là rất quan trọng để ngăn ngừa rò rỉ vi mô và suy giảm thể tích đổ đầy. Chu trình CIP vệ sinh phải được thực hiện ở nồng độ hóa chất được khuyến nghị (1,5% đến 2,0% xút ở 80°C), sau đó rửa kỹ bằng nước nóng. Việc bôi trơn các bộ truyền động bánh sao cơ học và bánh răng chia độ phải sử dụng riêng chất bôi trơn NSF H1 cấp thực phẩm để ngăn ngừa rủi ro ô nhiễm.

Nguyên lý làm việc của máy chiết rót đồ uống

Nguyên lý làm việc của máy rót đồ uống dựa vào chênh lệch áp suất được kiểm soát, hoạt động của van cơ học hoặc điện tử và cơ chế truyền chất lỏng theo thể tích hoặc trọng lực để đạt được mức đổ đầy nhất quán trên các thùng chứa.

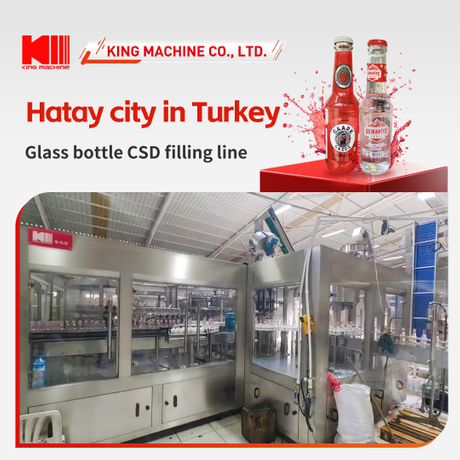

Để hiểu cơ chế hoạt động của máy rót đồ uống, quy trình này phải được chia thành các phương pháp chuyển chất lỏng riêng biệt. Hệ thống làm đầy trọng lực sử dụng áp suất khí quyển nơi bát chất lỏng được đặt phía trên thùng chứa. Khi van nạp mở khi tiếp xúc với bình chứa, áp suất đầu thủy tĩnh làm cho đồ uống chảy xuống chai cho đến khi mức chất lỏng bao phủ ống thông hơi, dừng dòng chảy. Làm đầy bằng áp suất, hoặc làm đầy đối áp (isobaric), được sử dụng cho đồ uống có ga như bia, nước ngọt có ga và rượu táo có ga. Trong máy rót đồ uống đẳng áp, thùng chứa trước tiên được điều áp bằng khí carbon dioxide hoặc khí nitơ để phù hợp với áp suất bên trong bát sản phẩm, ngăn chặn quá trình khử khí nhanh và tạo bọt quá mức khi chất lỏng đi vào. Sau khi thiết lập áp suất bằng nhau, van chất lỏng được dẫn động bằng lò xo hoặc khí nén sẽ mở ra, cho phép dòng chất lỏng được hỗ trợ bởi trọng lực trơn tru trong khi khí thoát ra qua kênh cân bằng.

Đổ đầy nóng đại diện cho một nguyên lý làm việc cơ học và nhiệt chuyên dụng khác được áp dụng rộng rãi cho nước trái cây có tính axit, trà và đồ uống thể thao chức năng. Khi rót nóng, sản phẩm được xử lý nhiệt và đưa đến máy rót đồ uống ở nhiệt độ từ 85°C đến 92°C. Máy liên tục tuần hoàn chất lỏng nóng qua đầu van khi không có thùng chứa, đảm bảo vùng tiếp xúc với chất lỏng duy trì nhiệt độ khử trùng cần thiết. Khi chai đi vào vị trí nạp, van sẽ mở và đổ đầy bình chứa trong khi xả hơi nước hoặc không khí vô trùng sẽ ngăn không khí bên ngoài xâm nhập. Ngay sau khi đổ đầy, thùng chứa được đậy kín và nghiêng hoặc đảo ngược để khử trùng bề mặt bên trong của nắp bằng cách sử dụng nhiệt dư của sản phẩm, sau đó đi vào đường hầm làm mát để giảm sức căng nhiệt lên cấu trúc thùng chứa PET.

Các lựa chọn thiết kế kỹ thuật hiện đại phản ánh các ưu tiên chức năng nghiêm ngặt được quan sát thấy trên các thị trường sản xuất đồ uống toàn cầu. Các nhà thiết kế thiết bị kết hợp bộ truyền động van điều khiển bằng xi lanh khí nén và bệ nâng điều khiển bằng servo để loại bỏ sốc cơ học trong quá trình nâng container. Khách hàng luôn ưu tiên các hệ thống thu hồi chất lỏng, lập hồ sơ tốc độ dòng chảy chính xác và cảm biến mức điện tử so với các hệ thống đầu dò cơ học cũ. Cấu hình cao cấp có cấu hình nạp liệu tốc độ kép—dòng ban đầu nhanh để tối đa hóa thông lượng, sau đó là giai đoạn giảm tốc thứ cấp chậm để ngăn hiện tượng bắn ngược và tạo bọt. Các hệ thống tiên tiến kết hợp máy rót đồ uống được trang bị bộ lọc không khí vô trùng (HEPA H14) phía trên băng chuyền quay của máy rót, duy trì vùng dòng chảy tầng áp suất dương để bảo vệ dòng chất lỏng hở khỏi các hạt trong không khí.

1. Cơ chế lập chỉ mục và nạp liệu vào container

Các thùng chứa đi vào máy rót đồ uống thông qua băng tải không khí hoặc chuỗi thanh mô-đun. Vít định thời tiến dao sẽ tách các thùng chứa thành các khoảng đều nhau phù hợp với bước của băng chuyền quay. Bánh sao được trang bị các lỗ cắt dạng túi chuyển các thùng chứa lên các bệ nâng bằng cơ khí hoặc khí nén được căn chỉnh ngay bên dưới các van nạp.

2. Niêm phong, điều áp và phân phối chất lỏng

Trong hệ thống chống áp suất và trọng lực, cổ thùng chứa được kẹp vào miếng đệm cao su vệ sinh bên dưới vòi van. Đối với các sản phẩm có ga, hoạt động của van CO2 tạo áp suất bên trong chai để cân bằng áp suất bể trước khi niêm phong chất lỏng nâng lên. Chất lỏng chảy vào thùng chứa dọc theo thành thùng chứa bên trong thông qua hình nón rải, giảm thiểu sự nhiễu loạn và bẫy không khí.

3. Đánh hơi, xả khí và nạp vào thùng chứa

Khi đạt đến mức điền hoặc giới hạn thể tích được xác định trước, van chất lỏng sẽ đóng lại. Trong các hệ thống có ga, một quy trình giảm áp có kiểm soát được gọi là đánh hơi sẽ mở ra một cổng thanh lọc nhỏ để thoát khí trong khoảng trống một cách an toàn trước khi chai rơi ra khỏi lớp cao su bịt kín. Thùng chứa đầy được chuyển trực tiếp qua bánh sao trung tâm đến trạm đóng nắp.

Lời khuyên tối ưu hóa nguyên tắc làm việc: Để ngăn chặn sự tạo bọt quá mức trong quá trình chiết rót đẳng áp, hãy duy trì nhiệt độ đồ uống của sản phẩm trong khoảng từ 2°C đến 4°C, vì khả năng hòa tan carbon dioxide giảm nhanh chóng ở nhiệt độ cao. Đảm bảo các van phân phối hoạt động với hệ thống thông gió cân bằng trơn tru để tránh giảm áp suất đột ngột khiến sản phẩm bị sôi. Xác minh rằng dụng cụ kẹp cổ duy trì độ căng đồng đều để loại bỏ hiện tượng trượt thùng chứa trong quá trình lập chỉ mục tốc độ cao.

Hệ thống bơm chiết nhu động

Hệ thống bơm chiết rót nhu động sử dụng các con lăn ống linh hoạt dịch chuyển dương để cách ly sản phẩm lỏng trong đường dẫn chất lỏng vô trùng, cung cấp định lượng thể tích chính xác cho sản xuất đồ uống chuyên dụng có độ tinh khiết cao.

Công nghệ bơm nhu động đại diện cho một tập hợp con chuyên dụng của cơ chế định lượng chất lỏng được tích hợp vào hệ thống rót đồ uống có độ chính xác cao. Không giống như máy bơm piston hoặc máy bơm thùy quay truyền thống, máy rót đồ uống nhu động giới hạn chất lỏng hoàn toàn bên trong một đoạn ống đàn hồi linh hoạt liên tục. Khi rôto máy bơm quay, các con lăn hoặc guốc đặt cách nhau sẽ nén ống vào rãnh vỏ hình bán nguyệt. Chuyển động ép này tạo ra một vòng đệm dịch chuyển tích cực, giữ lại một thể tích chất lỏng xác định và đẩy nó về phía trước qua vòi xả. Đằng sau mỗi điểm nén, khả năng phục hồi đàn hồi của ống nén tạo ra chân không liên tục hút chất lỏng từ bình cung cấp, đảm bảo việc phân phối chất lỏng trơn tru, không hỗn loạn.

Ưu điểm kỹ thuật chính của việc định lượng nhu động trong máy rót đồ uống nằm ở việc loại bỏ hoàn toàn rủi ro lây nhiễm chéo và sự xuống cấp của phốt cơ khí. Vì không có bánh răng, van, bong bóng hoặc thành phần kim loại bên trong nào tiếp xúc trực tiếp với sản phẩm nên nguy cơ ô nhiễm chất lỏng, phân tán hạt hoặc nơi chứa vi khuẩn gần như bằng không. Khi chuyển đổi giữa các công thức, hương vị hoặc chất cô đặc hữu cơ khác nhau, người vận hành có thể thay thế toàn bộ đường dẫn chất lỏng bằng cách trao đổi bộ ống dùng một lần hoặc có thể hấp được. Khả năng này giúp giảm đáng kể thời gian xác nhận CIP, mức tiêu thụ nước rửa bằng hóa chất và thời gian ngừng hoạt động liên quan đến tháo van cơ học trong các nhà máy chế biến đồ uống đa hương vị.

Từ góc độ áp dụng trong ngành, các nhà sản xuất đồ uống Châu Âu và Châu Á thường xuyên triển khai dây chuyền bơm nhu động cho các sản phẩm dạng lỏng có giá trị cao, sản phẩm đặc sản khối lượng thấp, chiết xuất thực vật và bổ sung hương liệu với liều lượng nhỏ. Các nhà thiết kế thiết bị tối ưu hóa các hệ thống này bằng cách ghép nối các đầu bơm nhu động với động cơ bước có độ phân giải cao hoặc bộ truyền động AC servo có khả năng chia một vòng quay của bơm thành hàng nghìn bước riêng biệt. Thiết lập này mang lại độ chính xác thể tích đặc biệt (thường vượt quá ± 0,1%), xử lý chất lỏng cắt thấp giúp duy trì độ nhớt của chất lỏng và không nhỏ giọt ngược khi kết hợp với phần mềm điều khiển động cơ hút ngược tự động. Việc lắp đặt các giải pháp máy rót đồ uống đa năng kết hợp các mô-đun định lượng nhu động cho phép nhà sản xuất vận hành các chất lỏng nhạy cảm mà không bị ứng suất nhiệt hoặc ứng suất cắt.

1. Cách ly tuyệt đối và tính toàn vẹn của chất lỏng vệ sinh

Hệ thống bơm nhu động đảm bảo rằng đồ uống vẫn được đóng gói trong ống vô trùng từ thùng chứa đến vòi phân phối thùng chứa cuối cùng. Sự phân tách vật lý hoàn toàn này bảo vệ các công thức nhạy cảm khỏi dầu mỡ, ô nhiễm hạt và sự xuống cấp của phốt cơ khí thường gặp trong bánh răng cơ khí hoặc bơm piston.

2. Kiểm soát liều lượng và chống nhỏ giọt có độ chính xác cao

Bằng cách điều khiển vòng quay rôto thông qua định vị servo điện tử, bơm nhu động mang lại độ chính xác định lượng theo thể tích đặc biệt trên các phạm vi độ nhớt thay đổi. Khi kết thúc chu trình nạp, động cơ bơm sẽ đảo hướng trong giây lát (chức năng hút ngược có thể lập trình), kéo chất lỏng dư thừa ra khỏi đầu vòi để ngăn các giọt chất lỏng làm nhiễm bẩn ren cổ thùng chứa hoặc băng tải.

3. Giảm bảo trì và chuyển đổi nhanh chóng

Việc bảo trì hệ thống bơm nhu động được đơn giản hóa do không có vòng đệm động bên trong, van một chiều hoặc vòng chữ O bên trong. Bảo trì phòng ngừa bao gồm kiểm tra định kỳ và thay thế phần tử ống linh hoạt dựa trên số giờ sử dụng linh hoạt cơ học được tính toán. Người vận hành dây chuyền có thể thực hiện thay thế đường dẫn chất lỏng trong vài phút mà không cần dụng cụ cơ khí chuyên dụng.

Mẹo bảo trì hệ thống nhu động: Thường xuyên theo dõi độ đàn hồi của ống và độ mòn của thành ống để tránh hiện tượng trôi thể tích dần dần do suy thoái cơ học của ống. Chọn ống silicone được xử lý bằng bạch kim hoặc ống nhựa nhiệt dẻo chuyên dụng được đánh giá đặc biệt cho độ bền chu kỳ có độ uốn cao trong sản xuất chất lỏng liên tục. Đảm bảo rằng kẹp định vị ống duy trì sự liên kết đồng đều mà không bị chèn ép để tránh hạn chế dòng chảy hoặc vỡ ống sớm.

Phân tích kỹ thuật toàn diện về kiến ​​trúc máy chiết rót đồ uống

Hiểu cách vận hành của một máy rót đồ uống hiện đại đòi hỏi phải đánh giá hệ sinh thái hoàn chỉnh gồm các hệ thống con được kết nối với nhau tạo thành dây chuyền đóng gói tốc độ cao. Ngoài việc định lượng chất lỏng cơ bản, sản xuất hiện đại đòi hỏi sự phối hợp liền mạch giữa vận chuyển chai cơ học, tháp đóng nắp bằng khí nén, cảm biến dòng điện tử và vòng phản hồi kiểm soát chất lượng tự động. Khung cấu trúc của máy rót đồ uống đóng vai trò là nền tảng cho các cụm lắp ráp phụ này, được thiết kế bằng khung hình ống bằng thép không gỉ chịu lực cao với máng xối nghiêng tích hợp để thu gom chất lỏng rửa trôi và chất lỏng tràn ra, dẫn chúng đến các cửa thoát nước tập trung.

Động lực vận chuyển container trong máy rót đồ uống phụ thuộc vào cấu hình xử lý cổ hoặc đế xử lý chính xác. Đối với hộp nhựa PET, công nghệ kẹp cổ đã trở thành tiêu chuẩn công nghiệp toàn cầu. Bánh sao xử lý cổ hỗ trợ chai bằng vòng cổ trong suốt quá trình súc rửa, chiết rót và đóng nắp. Thiết kế này mang lại lợi thế vận hành đáng kể: người vận hành dây chuyền có thể thay đổi dung tích thể tích chai (ví dụ: từ 500ml thành 1,5L) mà không cần thay thế các bộ phận nâng cao hoặc tấm dẫn hướng đế, miễn là phần hoàn thiện cổ chai vẫn giống hệt nhau. Thiết kế treo cổ này giảm thiểu thời gian ngừng hoạt động trong quá trình thay đổi kích thước thùng chứa, giảm rủi ro va chạm cơ học đối với các thùng chứa PET nhẹ có thành mỏng và đảm bảo sự liên kết nhất quán giữa vòi phun với cổ ở tốc độ dây chuyền thay đổi.

Ống góp cấp chất lỏng và bát phân phối chính đại diện cho một lĩnh vực kỹ thuật quan trọng khác trong máy rót đồ uống. Sản phẩm đồ uống đi vào bát phân phối trung tâm thông qua khớp nối đa dạng quay được gắn ở đầu băng chuyền. Cảm biến mức bên trong bể duy trì chiều cao đầu chất lỏng không đổi bằng cách sử dụng van điều khiển đầu vào theo tỷ lệ hoặc bơm cấp liệu được điều khiển tần số. Duy trì mức chất lỏng ổn định là điều cần thiết cho hệ thống trọng lực và đẳng áp, vì sự dao động về độ sâu chất lỏng ảnh hưởng trực tiếp đến áp suất thủy tĩnh và tốc độ dòng chảy qua van nạp. Hệ thống rót đồ uống tiên tiến kết hợp lớp phủ nitơ liên tục bên trong cối chính, thay thế không khí trong khí quyển bằng khí trơ để ngăn chặn quá trình oxy hóa sản phẩm trong quá trình sản xuất kéo dài.

Cơ chế đóng nắp thể hiện giai đoạn quan trọng cuối cùng trong quá trình thiết lập máy rót đồ uống ba khối. Tháp pháo đóng nắp được đồng bộ hóa cơ học với băng chuyền đổ đầy thông qua bộ truyền động bánh răng trực tiếp hoặc bộ truyền động servo được đồng bộ hóa điện tử. Đối với nắp vặn bằng nhựa, đầu nắp từ trễ được ưa chuộng hơn cả. Những đầu này áp dụng mô-men xoắn từ tính chính xác để siết chặt nắp mà không làm trầy xước lớp nhựa hoàn thiện hoặc làm bong các đường ren. Nếu điện trở của nắp vượt quá giới hạn ghép từ đặt trước, đầu sẽ trượt một cách an toàn, đảm bảo mọi thùng chứa đều nhận được một con dấu kín khí giống hệt nhau. Tích hợp các cảm biến quan sát kiểm tra sau tháp đóng nắp ngay lập tức xác minh chiều cao vị trí nắp, góc nghiêng và tính toàn vẹn của vòng bằng chứng giả mạo, tự động loại bỏ các chai bị lỗi ở hạ lưu.

Đầu tư vào các tùy chọn máy rót đồ uống tiên tiến được thiết kế với cốc rửa CIP tích hợp, ống góp bôi trơn trung tâm tự động và chẩn đoán từ xa theo thời gian thực cho phép các nhà máy đồ uống đạt được xếp hạng hiệu quả thiết bị tổng thể (OEE) trên 95%. Bằng cách chọn công nghệ van chiết rót chính xác—dù là trọng lực, đẳng áp, rót nóng hay nhu động—các nhà sản xuất đồ uống đảm bảo độ tin cậy vận hành lâu dài, kiểm soát thể tích chính xác và chất lượng sản phẩm không khoan nhượng trên mạng lưới phân phối toàn cầu.
