Hướng dẫn đầy đủ về dây chuyền đóng chai nước: Từ chiết rót đến đóng nắp

Nhu cầu toàn cầu về nước uống sạch, an toàn đã làm thay đổi ngành công nghiệp đồ uống, biến hiệu quả của dây chuyền rót nước trở thành nền tảng của sản xuất hiện đại. Khi dân số đô thị tăng lên và ý thức về sức khỏe tăng lên, các nhà máy đóng chai phải chuyển từ quy trình thủ công sang hệ thống tự động phức tạp, tốc độ cao để duy trì tính cạnh tranh. chuyên nghiệp Dây chuyền chiết rót nước không chỉ đơn thuần là một tập hợp máy móc mà là một hệ sinh thái đồng bộ được thiết kế để duy trì các tiêu chuẩn cao nhất về vệ sinh và năng suất.

Dây chuyền rót nước là một hệ thống tích hợp của máy móc công nghiệp được thiết kế để tự động hóa quá trình rửa, rót, đóng nắp và dán nhãn chai nước. Nó hoạt động bằng cách sử dụng hệ thống băng tải để di chuyển các thùng chứa qua các trạm tuần tự—bắt đầu bằng việc rửa bằng không khí hoặc rửa bằng nước, chuyển sang đổ chất lỏng chính xác thông qua trọng lực hoặc đồng hồ đo lưu lượng, và kết thúc bằng việc đóng nắp kín khí và đóng gói thứ cấp.

Hiểu rõ các sắc thái của dây chuyền rót nước là điều cần thiết đối với bất kỳ doanh nghiệp nào muốn thâm nhập thị trường nước đóng chai hoặc nâng cấp cơ sở vật chất hiện có. Hướng dẫn này khám phá các cơ chế phức tạp, sự tích hợp công nghệ của chiết rót và đóng nắp cũng như các loại máy móc cụ thể xác định dây chuyền rót nước hiệu suất cao . Chúng tôi sẽ đi sâu vào cách các hệ thống này tối ưu hóa mức tiêu thụ tài nguyên đồng thời đảm bảo rằng mọi chai đến tay người tiêu dùng đều không bị nhiễm bẩn và được niêm phong hoàn hảo.

Tóm tắt Hướng dẫn về Dây chuyền Nạp Nước

Dây chuyền đóng chai nước là gì và nó hoạt động như thế nào?

Dây chuyền đóng chai nước là một dây chuyền sản xuất công nghiệp chuyên dụng tự động hóa toàn bộ vòng đời của bao bì nước, vận hành thông qua một loạt mô-đun cơ khí được kết nối với nhau để xử lý vệ sinh thùng chứa, phân phối chất lỏng và hàn kín.

Hoạt động cốt lõi của dây chuyền chiết rót nước bắt đầu bằng việc đưa các thùng chứa rỗng, thường là PET (Polyethylene Terephthalate) hoặc chai thủy tinh lên hệ thống băng tải. Trong các cơ sở hiện đại, những chai này thường được sản xuất tại chỗ bằng máy đúc thổi được nối trực tiếp với dây chuyền rót nước . Khi các chai được đưa vào dây chuyền, chúng sẽ được ổn định và vận chuyển thông qua một loạt cảm biến và bánh xe hình sao để đảm bảo thời gian chính xác. 'Công việc' của dây chuyền là một điệu nhảy được dàn dựng của hệ thống khí nén, PLC (Bộ điều khiển logic lập trình) và các bánh răng cơ khí để đảm bảo chất lỏng được phân phối mà không lãng phí hoặc tiếp xúc với các chất ô nhiễm bên ngoài.

Trọng tâm của dây chuyền chiết rót nước là sự đồng bộ giữa tốc độ băng tải và van rót. Khi chai đến trạm nạp, chúng được nâng lên hoặc giữ bằng cổ—một đặc điểm phổ biến ở đường dây tốc độ cao để ngăn chai bị biến dạng. Các van nạp mở ra để giải phóng một lượng nước tinh khiết được xác định trước. Quá trình này được giám sát bằng đồng hồ đo lưu lượng hoặc cảm biến mức để đảm bảo tính nhất quán. Sau khi đổ đầy, các chai di chuyển ngay đến trạm đóng nắp, nơi nắp được đặt và vặn đến một lực căng cụ thể, tạo ra một rào cản sinh học giữa sản phẩm và môi trường một cách hiệu quả.

Sự phức tạp của dây chuyền rót nước cũng liên quan đến các hoạt động 'back-end', bao gồm ghi nhãn, mã hóa ngày tháng và bọc màng co. Mọi thành phần phải giao tiếp theo thời gian thực; nếu xảy ra kẹt ở trạm đóng nắp, các van nạp ở thượng nguồn phải tạm dừng ngay lập tức để tránh tràn. Mức độ tự động hóa này cho phép tốc độ sản xuất từ ​​2.000 đến hơn 40.000 chai mỗi giờ, tùy thuộc vào quy mô cấu hình dây chuyền chiết rót nước .

Các thành phần cốt lõi của hệ thống đóng chai

1. Hệ thống cấp nước vào chai : Sử dụng băng tải không khí hoặc máy sắp xếp cơ khí để căn chỉnh chai cho dây chuyền rót nước.

2. Mô-đun rửa : Sử dụng không khí bị ion hóa hoặc nước ozon hóa để loại bỏ bụi và vi khuẩn bên trong chai.

3. Trạm chiết rót : Trung tâm trung tâm của dây chuyền rót nước, nơi diễn ra quá trình chuyển chất lỏng thực tế trong điều kiện vô trùng.

4. Bộ phận đóng nắp : Một đầu cơ khí có độ chính xác cao sử dụng nắp vặn bằng nhựa hoặc nút vương miện.

5. Trung tâm điều khiển : HMI (Giao diện người máy) nơi người vận hành giám sát hiệu suất và tình trạng của dây chuyền nạp nước.

Các giai đoạn chính trong quy trình sản xuất nước đóng chai

Quy trình sản xuất nước đóng chai trong dây chuyền chiết rót nước bao gồm bốn giai đoạn chính: xử lý và lọc nước, chuẩn bị thùng chứa (rửa sạch), chiết rót chính xác và kiểm soát chất lượng/đóng gói cuối cùng.

Cuộc hành trình bắt đầu từ rất lâu trước khi nước đến được dây dẫn nước . Nước thô từ suối hoặc nguồn đô thị trải qua quá trình lọc nghiêm ngặt, bao gồm thẩm thấu ngược, lọc carbon và khử trùng bằng tia cực tím. Quá trình chuyển đổi từ nguồn sang đường dây này rất quan trọng vì dây chuyền cấp nước chỉ có thể duy trì chất lượng nước cung cấp cho nó. Sau khi nước siêu tinh khiết, nó sẽ được lưu trữ trong các bể đệm bằng thép không gỉ để cấp cho các van nạp. Đồng thời, các chai được chuẩn bị thông qua quy trình súc rửa để đảm bảo không còn mảnh vụn nào còn sót lại từ quá trình sản xuất hoặc vận chuyển bên trong thùng chứa.

Khi các chai đi vào 'vùng sạch' của dây chuyền rót nước , giai đoạn rót nước sẽ bắt đầu. Giai đoạn này rất nhạy cảm với các yếu tố môi trường. Nhiều dòng sản phẩm cao cấp sử dụng vỏ bọc 'phòng sạch' được lọc HEPA xung quanh trạm chiết rót và đóng nắp để ngăn các chất gây ô nhiễm trong không khí xâm nhập vào các chai đã mở. Bản thân quy trình rót được thiết kế theo dạng tầng, nghĩa là nước chảy trơn tru xuống các thành chai để tránh bắn tung tóe và tạo bọt, điều này có thể ảnh hưởng đến độ chính xác của mức đổ đầy hoặc tính toàn vẹn của vòng đệm.

Giai đoạn cuối cùng liên quan đến việc chuyển từ phần ướt của dây chuyền cấp nước sang phần khô. Sau khi đóng nắp, các chai đi qua 'máy kiểm tra rò rỉ' và 'bộ kiểm tra mức đổ đầy' sử dụng công nghệ tia hồng ngoại hoặc tia X để loại bỏ bất kỳ chai nào chưa được đổ đầy hoặc nắp không đúng cách. Sau đó, nhãn được dán bằng keo lạnh hoặc công nghệ nóng chảy, sau đó là mã hóa bằng máy in phun để theo dõi hàng loạt. Quá trình kết thúc bằng việc xếp hàng lên pallet, trong đó các chai thành phẩm được nhóm thành thùng hoặc gói, sẵn sàng phân phối ra thị trường toàn cầu.

Các giai đoạn kỹ thuật sản xuất

• Lọc nước : Lọc nhiều giai đoạn đảm bảo chất lỏng đi vào dây chuyền nạp nước không có chất gây ô nhiễm.

• Khử trùng thùng chứa : Rửa bằng áp suất cao đóng vai trò là tuyến phòng thủ đầu tiên trong dây chuyền nạp nước.

• Làm đầy khí quyển : Sử dụng các hệ thống dựa trên trọng lực được thiết kế riêng cho chất lỏng không có ga để tối đa hóa tốc độ trong dây chuyền làm đầy nước.

• Khử trùng nắp : Mũ thường được đưa qua ống UV hoặc bể axit peracetic trước khi được đưa vào dây chuyền rót nước.

• Đóng gói cuối dây chuyền : Đóng gói và xếp chồng tự động để đảm bảo tính toàn vẹn về cấu trúc của sản phẩm trong quá trình vận chuyển.

Tích hợp chiết rót, đóng nắp và niêm phong trong dây chuyền hiện đại

Tích hợp trong dây chuyền rót nước đề cập đến thiết kế Monoblock, kết hợp các chức năng súc rửa, rót và đóng nắp vào một máy quay đồng bộ, duy nhất để giảm thiểu khoảng cách di chuyển của chai mở và giảm dấu chân của thiết bị.

Sự phát triển của dây chuyền làm đầy nước đã chuyển từ các máy riêng biệt được kết nối bằng băng tải dài sang 'Monoblock 3 trong 1.'. Sự tích hợp này rất quan trọng để duy trì vệ sinh. Trong 'tuyến tính' truyền thống dây chuyền rót nước , thời gian từ khi đổ đầy đến khi đóng nắp cho phép khả năng tiếp xúc với bụi hoặc vi khuẩn. Bằng cách tích hợp các chức năng này vào một băng chuyền duy nhất, thời gian một chai mở tiếp xúc với không khí sẽ giảm xuống còn một phần giây. Môi trường 'vòng khép kín' này là tiêu chuẩn vàng cho hoạt động của dây chuyền nạp nước tốc độ cao .

Hơn nữa, việc tích hợp cho phép tạo ra một hệ thống điều khiển thống nhất. Trong dây chuyền rót nước hiện đại , động cơ dẫn động máy chiết rót cũng dẫn động máy đóng nắp thông qua kết nối bánh răng vật lý hoặc hệ thống 'e-cam' điện tử. Điều này đảm bảo rằng hai trạm luôn cùng pha hoàn hảo. Nếu dây chuyền rót nước tăng tốc để đáp ứng nhu cầu cao thì capper tăng tốc một cách hài hòa hoàn hảo, ngăn chặn tình trạng va chạm giữa chai với chai thường xảy ra trong các hệ thống không tích hợp. Sức mạnh tổng hợp cơ học này làm giảm đáng kể sự hao mòn của máy móc, dẫn đến giảm chi phí bảo trì trong suốt vòng đời của dây chuyền rót nước.

Giai đoạn bịt kín của dây chuyền nạp nước cũng đã chứng kiến ​​những bước nhảy vọt về công nghệ nhờ tích hợp. Đầu đóng nắp từ bây giờ cho phép kiểm soát mô-men xoắn chính xác. Nếu nắp quá chặt, nó có thể bị gãy; nếu quá lỏng, nước sẽ rò rỉ và hư hỏng. tích hợp Dây chuyền rót nước sử dụng công nghệ 'chọn và đặt' trong đó nắp được nhấc lên bằng đầu quay và đặt vào chai với một lực không đổi, có thể điều chỉnh được. Mức độ chính xác này chỉ có thể thực hiện được khi các mô-đun nạp và đóng nắp được thiết kế để hoạt động như một khối thống nhất, gắn kết.

Lợi ích của hệ thống Monoblock tích hợp

1. Hiệu quả về không gian : Giảm tới 40% không gian sàn nhà máy cần thiết cho dây chuyền rót nước .

2. Kiểm soát vệ sinh : Giảm thiểu thời gian 'mở chai', đây là điểm dễ bị tổn thương nhất ở bất kỳ dây chuyền chiết rót nước nào.

3. Tiêu thụ điện năng thấp hơn : Sử dụng một động cơ hiệu suất cao duy nhất để điều khiển nhiều trạm trong dây chuyền nạp nước.

4. Bảo trì đơn giản : Hệ thống điều khiển và bôi trơn tập trung giúp cho dây chuyền nạp nước dễ dàng bảo trì hơn.

5. Giảm thất thoát sản phẩm : Thời gian chính xác giúp giảm lượng nước đổ ra ngoài và đảm bảo từng giọt nước trong dây chuyền rót nước đều chảy vào chai.

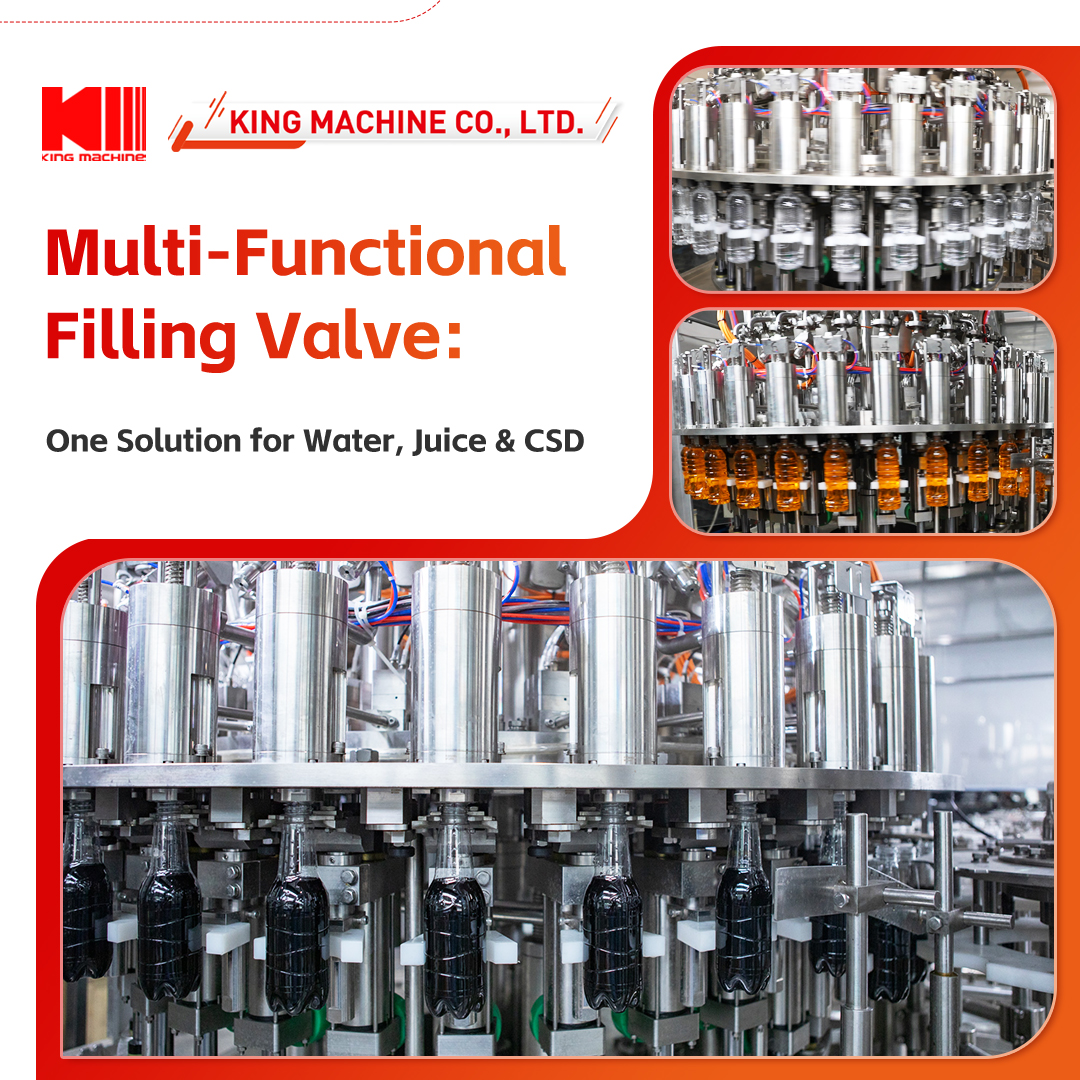

Máy rót chai nước: Các loại, hệ thống và hiệu quả

Máy rót chai nước trong dây chuyền sản xuất được phân loại theo cơ chế rót—trọng lực, chân không hoặc đồng hồ đo lưu lượng điện tử—mỗi loại cung cấp các mức độ chính xác, tốc độ và sự phù hợp khác nhau cho các hình dạng và kích cỡ chai khác nhau.

Việc lựa chọn máy chiết rót là quyết định quan trọng nhất khi cấu hình dây chuyền chiết rót nước . Đối với nước tĩnh tiêu chuẩn, làm đầy trọng lực là phương pháp phổ biến nhất và tiết kiệm chi phí. Trong hệ thống này, nước ở bể trên cùng được xả vào chai cho đến khi đạt đến một độ cao nhất định. Không khí trong chai được di chuyển qua ống thông hơi. Loại dây chuyền rót nước này được đánh giá cao vì tính đơn giản và dễ dàng vệ sinh (CIP - Clean In Place). Tuy nhiên, đối với các sản phẩm cao cấp hoặc thiết kế chai độc đáo, có thể cần có hệ thống tiên tiến hơn.

Một hệ thống quan trọng khác trong dây chuyền nạp nước là bộ nạp 'Thể tích' hoặc 'Đồng hồ đo lưu lượng'. Thay vì dựa vào mức chất lỏng, những máy này đo chính xác lượng nước được phân phối vào mỗi thùng chứa. Điều này đặc biệt hữu ích trong dây chuyền rót nước nơi độ dày thành chai có thể khác nhau; chẳng hạn, một bộ đổ đầy theo mức sẽ tạo ra các thể tích khác nhau, nhưng một bộ đổ đầy theo thể tích chẳng hạn sẽ đảm bảo mỗi khách hàng nhận được chính xác 500ml. Mặc dù đắt hơn nhưng các hệ thống này làm tăng hiệu suất tổng thể của dây chuyền cấp nước bằng cách giảm chất thải 'đổ quá mức', điều này có thể tiết kiệm hàng nghìn lít nước tinh khiết trong một năm sản xuất.

Hiệu quả trong dây chuyền nạp nước được đo bằng OEE (Hiệu suất thiết bị tổng thể). Để tối đa hóa điều này, các nhà sản xuất tìm kiếm các tính năng như cảm biến 'Không đóng chai, Không đổ đầy' và hệ thống 'Làm sạch tại chỗ' (CIP) tự động. hiệu quả cao Dây chuyền rót nước có thể thay đổi giữa các kích cỡ chai khác nhau (ví dụ: từ 330ml đến 1,5L) trong vòng chưa đầy 30 phút bằng cách sử dụng các bộ phận thay đổi nhanh. Tính linh hoạt này cho phép dây chuyền chiết rót nước hiện đại phục vụ các thị trường đa dạng và đáp ứng nhanh chóng xu hướng tiêu dùng mà không cần ngừng hoạt động trong thời gian dài.

So sánh công nghệ chiết rót

Tóm tắt và kết luận

Việc điều hướng sự phức tạp của dây chuyền chiết rót nước đòi hỏi sự hiểu biết sâu sắc về cách các bộ phận riêng lẻ—từ máy rửa ban đầu đến máy xếp pallet cuối cùng—hoạt động đồng bộ để tạo ra một sản phẩm an toàn. Như chúng tôi đã khám phá, việc tích hợp chiết rót và đóng nắp vào hệ thống Monoblock thể hiện đỉnh cao của kỹ thuật dây chuyền chiết rót nước hiện đại , mang lại hiệu quả vận hành và vệ sinh tuyệt vời. Cho dù bạn đang sử dụng hệ thống nạp nước bằng trọng lực đơn giản hay đồng hồ đo lưu lượng điện tử công nghệ cao dây chuyền nạp nước , ưu tiên vẫn như nhau: tính nhất quán, tốc độ và độ tinh khiết.

Để duy trì lợi thế cạnh tranh, các doanh nghiệp phải đầu tư vào dây chuyền chiết rót nước không chỉ đáp ứng hạn ngạch sản xuất hiện tại mà còn mang lại khả năng linh hoạt khi mở rộng quy mô. 'Dây chuyền chiết nước' là nhịp tim của nhà máy đóng chai; bằng cách tối ưu hóa từng giai đoạn—rửa sạch, chiết rót và đóng nắp—các nhà sản xuất có thể đảm bảo lợi tức đầu tư cao và sản phẩm được người tiêu dùng tin tưởng. Khi công nghệ tiếp tục phát triển, dây chuyền làm đầy nước sẽ chỉ trở nên thông minh hơn, nhanh hơn và bền vững hơn, mở đường cho một tương lai nơi tất cả mọi người đều có thể tiếp cận được nước sạch.
