Máy rót chai dầu ăn: chất lượng, độ tin cậy, năng suất

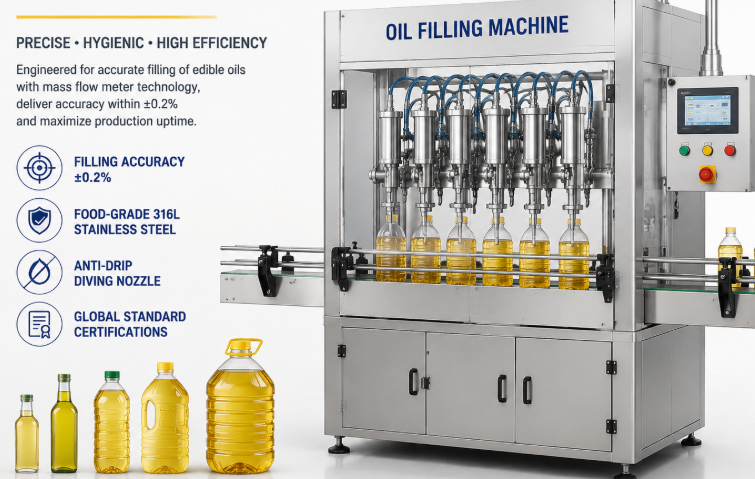

Máy rót chai dầu ăn hiệu suất cao kết hợp đồng hồ đo lưu lượng khối lượng chính xác hoặc cơ cấu pít-tông dẫn động bằng trợ lực, kết cấu thép không gỉ 316L bền bỉ dành cho thực phẩm và công nghệ vòi lặn chống nhỏ giọt để mang lại độ chính xác chiết rót trong phạm vi ±0,2%, loại bỏ lãng phí sản phẩm, đạt được sự tuân thủ vệ sinh theo các chứng nhận tiêu chuẩn toàn cầu và tối đa hóa thời gian hoạt động cho các cơ sở chế biến thực phẩm có độ nhớt cao.

Mục lục

1. Giới thiệu & Bối cảnh thị trường

2. Kiến trúc cơ bản của máy chiết rót dầu

3. Các tính năng kỹ thuật chính cho chất lượng và vệ sinh

4. Tối ưu hóa năng suất và độ tin cậy vận hành

5. Tiêu chuẩn khu vực và ưu đãi thị trường châu Âu

6. Ma trận đặc điểm kỹ thuật máy móc so sánh

7. Kết luận & Khuyến nghị chiến lược

Giới thiệu & Bối cảnh thị trường

Máy rót dầu tự động là một giải pháp công nghiệp thiết yếu được thiết kế để đo lường, phân phối và đóng gói chính xác chất béo và dầu ăn được trong các điều kiện vệ sinh nghiêm ngặt.

Ngành công nghiệp dầu ăn toàn cầu hoạt động dưới sự giám sát chặt chẽ của cơ quan quản lý, đòi hỏi mức độ chính xác, vệ sinh và hiệu quả chưa từng có. Các nhà quản lý nhà máy chế biến và kỹ sư đóng gói phải đối mặt với những thách thức liên tục liên quan đến độ nhớt khác nhau của dầu—từ dầu hướng dương và dầu hạt cải nhẹ đến dầu ô liu, dầu cọ và dầu dừa đậm đặc—sự giãn nở thể tích do nhiệt độ gây ra và các yêu cầu nghiêm ngặt về chống nhỏ giọt. Việc sử dụng thiết bị chuyên dụng như tốc độ cao máy rót dầu đảm bảo giảm thiểu sự thất thoát sản phẩm, mức chiết rót phù hợp và tính toàn vẹn cấu trúc tuyệt đối trên các định dạng hộp đựng bằng thủy tinh, PET và HDPE.

Năng suất trong các cơ sở đóng chai dầu hiện đại phụ thuộc rất nhiều vào việc giảm thiểu thời gian ngừng hoạt động và khoảng thời gian chuyển đổi dây chuyền. Dây chuyền đóng chai tiên tiến tích hợp kiến ​​trúc mô-đun, cho phép xử lý liền mạch các kích thước thùng chứa khác nhau, từ chai thủy tinh bán lẻ 250ml đến bình PET số lượng lớn 5L và mở rộng đến thùng phuy công nghiệp hạng nặng. Để xem xét các cấu hình máy đóng gói đa năng áp dụng cho quy mô công nghiệp lớn hơn, người vận hành thường xuyên phân tích hệ thống dây chuyền nạp chất lỏng công nghiệp tự động để hiểu các nguyên lý cơ học của phân phối chất lỏng công suất cao.

Yêu cầu của thị trường cũng quy định rằng máy móc phải loại bỏ việc tiếp xúc với oxy trong khí quyển trong giai đoạn nạp đầy. Hệ thống làm sạch bằng nitơ thường được tích hợp vào chu trình nạp để thay thế oxy, ngăn chặn quá trình oxy hóa dầu và kéo dài đáng kể thời hạn sử dụng của sản phẩm. Do đó, đầu tư vào máy móc đóng gói chất lỏng hiện đại có tương quan trực tiếp với tỷ suất lợi nhuận được cải thiện, tính nhất quán của thương hiệu và việc tuân thủ quy định.

Mẹo vận hành - Bù nhiệt độ : Dầu ăn trải qua quá trình giãn nở nhiệt khoảng 0,07% đến 0,09% mỗi độ C. Các hệ thống chiết rót hiện đại nên kết hợp cảm biến nhiệt độ theo thời gian thực và bù thể tích tự động trong chương trình điều khiển PLC để duy trì định lượng khối lượng tịnh chính xác trong bối cảnh nhiệt độ môi trường xung quanh nhà máy biến động.

Kiến trúc cơ bản của máy chiết rót dầu

Máy rót dầu sử dụng ba kiến ​​trúc đo lường chính: nạp pít-tông thể tích điều khiển bằng servo, nạp đồng hồ đo lưu lượng điện từ/khối lượng và nạp trọng lượng tịnh điện tử.

Lựa chọn cơ chế làm đầy lõi thích hợp là bước quan trọng đầu tiên trong thiết kế dây chuyền. Hệ thống piston thể tích sử dụng xi lanh được gia công chính xác và piston được điều khiển bằng servo để hút và thay thế lượng dầu chính xác. Chất độn pít-tông vượt trội trong việc xử lý các sản phẩm nhớt và mang lại hiệu suất mạnh mẽ trong các điều kiện môi trường đòi hỏi khắt khe. Tuy nhiên, do chúng đo theo thể tích nên sự thay đổi mật độ do sự thay đổi nhiệt độ môi trường xung quanh đòi hỏi phải điều chỉnh hiệu chuẩn để duy trì liều lượng chính xác trong suốt ca sản xuất dài.

Công nghệ nạp đồng hồ đo lưu lượng—đặc biệt là đồng hồ đo lưu lượng khối lượng Coriolis—đã nổi lên như một giải pháp được ưu tiên cho các hoạt động sản xuất dầu ăn cao cấp. Máy đo Coriolis trực tiếp đo khối lượng chất lỏng chứ không phải thể tích, khiến hệ thống không bị ảnh hưởng bởi các dao động về nhiệt độ, mật độ và độ nhớt. Điều này dẫn đến độ chính xác làm đầy đạt từ ± 0,1% đến ± 0,2%. Hơn nữa, hệ thống đo lưu lượng khối không có bộ phận cơ khí chuyển động tiếp xúc với sản phẩm, giúp giảm đáng kể hao mòn cơ học và đơn giản hóa quy trình Làm sạch tại chỗ (CIP) tự động.

Hệ thống nạp trọng lượng tịnh cân liên tục từng thùng chứa trong quá trình phân phối bằng cách sử dụng cảm biến tải tốc độ cao. Van nạp hoạt động theo hai giai đoạn: đổ đầy số lượng lớn tốc độ cao, sau đó là hoàn thiện nhỏ giọt chính xác. Cơ chế này đảm bảo rằng trọng lượng tịnh chính xác ghi trên nhãn sản phẩm được phân phối, lý tưởng cho các thùng chứa dung tích lớn như thùng chứa 5L đến 20L. Đối với các cơ sở chế biến đang tìm kiếm thông lượng tốc độ cao và xử lý thùng chứa chuyên dụng, việc áp dụng thiết bị rót chất lỏng tự động được thiết kế đảm bảo kiểm soát trọng lượng chính xác trong khi vẫn duy trì tốc độ hoạt động liên tục.

So sánh kiến ​​trúc định lượng chính

1. Đổ đầy Piston trợ lực: Lực cơ học cao, tuyệt vời cho các loại dầu không được gia nhiệt dày, bảo trì cơ khí đơn giản, chi phí vốn ban đầu vừa phải.

2. Đổ đầy đồng hồ đo lưu lượng khối: Đo khối lượng không tiếp xúc, tự bù khi thay đổi mật độ và nhiệt độ, bảo trì tối thiểu, tốc độ nạp cao cấp.

3. Đổ đầy tế bào tải trọng lượng tịnh: Đảm bảo độ chính xác tuyệt đối về trọng lượng, không bị ảnh hưởng bởi sự thay đổi trọng lượng của thùng chứa, rất phù hợp cho các thùng chứa số lượng lớn từ trung bình đến lớn.

Thông tin chi tiết về bảo trì - Tính toàn vẹn của con dấu : Cần có con dấu Viton và PTFE cho các ứng dụng dầu ăn. Vòng đệm NBR tiêu chuẩn bị thoái hóa khi tiếp xúc với axit béo trong thời gian dài, dẫn đến rò rỉ vi mô và dính thân van. Kiểm tra và thay thế phớt van khí nén sau mỗi 2.000 giờ hoạt động.

Các tính năng kỹ thuật chính cho chất lượng và vệ sinh

Dây chuyền đóng chai dầu ăn hàng đầu tích hợp vòi phun lặn từ dưới lên, bộ thu nhỏ giọt chân không chủ động, đường ống 316L vệ sinh và chu trình CIP tự động để đảm bảo độ tinh khiết của sản phẩm một cách nghiêm ngặt.

Việc xử lý dầu đòi hỏi phải lựa chọn thiết kế kỹ thuật cụ thể để tránh bắn tung tóe, tạo bọt và nhỏ giọt trong quá trình đổ đầy tốc độ cao. Tính năng chính là hệ thống vòi lặn từ dưới lên được điều khiển bằng servo. Vòi phun hạ xuống đáy thùng chứa trước khi bắt đầu phân phối và nâng lên đồng bộ với bề mặt chất lỏng. Việc nâng lên được kiểm soát này giữ cho đầu vòi chìm ngay dưới mực dầu, ngăn không khí lọt vào, sủi bọt trên bề mặt và bắn tung tóe vào cổ chai, điều này có thể ảnh hưởng đến việc đóng nắp và niêm phong cảm ứng sau này.

Việc ngăn chặn tình trạng nhỏ giọt sau đổ đầy cũng quan trọng không kém. Những giọt dầu rơi vào ren thùng chứa gây ô nhiễm chai, trượt nắp và làm bao bì lộn xộn ở cuối dòng. Vòi phun hiện đại kết hợp các van ngắt khí nén được trang bị tác động hút ngược tích cực hoặc máng thu gom nhỏ giọt tự động mở rộng bên dưới vòi phun giữa các chu kỳ nạp. Bất kỳ giọt dầu thừa nào ngay lập tức được rút trở lại ống góp hoặc được thu vào bể chứa tuần hoàn, đảm bảo bề mặt chai nguyên sơ trong suốt quá trình đóng gói.

Từ quan điểm kỹ thuật vệ sinh, tất cả các bề mặt tiếp xúc phải được làm từ thép không gỉ AISI 316L đã được chứng nhận với độ nhám bề mặt bên trong là Ra < 0,8 µm để loại bỏ các vị trí trú ngụ của vi khuẩn. Hệ thống Làm sạch tại chỗ (CIP) tự động cho phép nước nóng, chất tẩy rửa ăn da và chất khử trùng lưu thông qua khối nạp mà không cần tháo rời cơ học. Khi đánh giá thiết bị sản xuất tích hợp công suất cao, người vận hành nhà máy thường tham khảo các giải pháp dây chuyền đóng chai đóng gói hoàn chỉnh để đảm bảo tuân thủ vệ sinh từ đầu đến cuối trong các mô-đun súc rửa, chiết rót, đóng nắp và dán nhãn.

Chỉ thị thiết kế hợp vệ sinh

1. Cấu hình vòi phun lặn: Cấu hình tốc độ nhiều giai đoạn (làm đầy nhanh, hoàn thiện chậm) giảm thiểu sự xáo trộn bề mặt hỗn loạn.

2. Van vệ sinh đa tạp: Kết nối ba kẹp và thân van không có chân chết giúp ngăn chặn các túi ứ đọng dầu.

3. Bảo vệ môi trường: Vỏ HEPA luồng không khí nhiều tầng phía trên vùng làm đầy ngăn ngừa ô nhiễm bụi trong không khí.

Mẹo bảo trì vệ sinh : Luôn thực hiện xả CIP nhiệt ở 85°C bằng dung dịch tẩy rửa kiềm cấp thực phẩm đã được phê duyệt sau khi xử lý dầu chưa tinh chế hoặc dầu có độ nhớt cao để loại bỏ cặn màng hữu cơ khỏi đường dẫn chất lỏng bên trong.

Tối ưu hóa năng suất và độ tin cậy vận hành

Tối ưu hóa năng suất trong đóng gói dầu ăn phụ thuộc vào chuyển động tuyến tính hoặc quay liên tục, thay đổi thùng chứa nhanh chóng mà không cần dụng cụ và giám sát tích hợp bằng PLC.

Hiệu quả hoạt động được đo lường thông qua Hiệu suất thiết bị tổng thể (OEE). Hoạt động đóng chai tốc độ cao sử dụng hệ thống quay đầu cao (có khả năng tốc độ từ 6.000 đến 24.000 chai mỗi giờ) hoặc hệ thống tuyến tính nội tuyến linh hoạt (từ 1.000 đến 6.000 chai mỗi giờ). Máy quay cung cấp chuyển động thùng chứa liên tục với các đường cong tăng tốc mượt mà, giảm thiểu hiện tượng trượt chất lỏng ở tốc độ cao. Chất độn tuyến tính mang lại sự linh hoạt vượt trội cho các cơ sở sản xuất nhiều kích cỡ SKU trên một dây chuyền do chi phí dụng cụ thấp hơn và điều chỉnh công thức đơn giản.

Cơ chế chuyển đổi nhanh chóng không cần công cụ là rất quan trọng để giảm thiểu thời gian ngừng hoạt động theo kế hoạch. Bệ chiết rót hiện đại có tính năng điều chỉnh cơ giới của ray dẫn hướng băng tải, khoảng cách bước vòi phun và chiều cao chiết rót được điều khiển trực tiếp từ bảng điều khiển màn hình cảm ứng HMI. Công thức sản phẩm được lập trình sẵn sẽ tự động điều chỉnh độ dài hành trình, tốc độ dòng chảy, cấu hình lặn và tốc độ băng tải khi chọn SKU mới từ bảng điều khiển của người vận hành, giảm thời gian chuyển đổi dây chuyền từ vài giờ xuống dưới 15 phút.

Độ tin cậy được nâng cao hơn nữa nhờ chẩn đoán sức khỏe dự đoán được tích hợp vào kiến ​​trúc điều khiển máy. Cảm biến rung trên bộ truyền động chính, giám sát dòng điện theo thời gian thực trên động cơ servo và cảm biến phát hiện kẹt đường giúp ngăn ngừa các hư hỏng cơ học nghiêm trọng. Khi xảy ra một lỗi nhỏ—chẳng hạn như thiếu thùng chứa hoặc chai bị lệch—hệ thống sẽ thực hiện bỏ qua vòi phun tự động, ngăn dầu phân phối lên băng tải và giữ cho dây chuyền chạy không ngừng.

Chỉ thị bảo trì năng suất : Thường xuyên kiểm tra đai định thời servo và vít me cơ khí hàng tháng. Đảm bảo bơm bôi trơn tự động duy trì mức dầu mỡ sạch, đạt tiêu chuẩn thực phẩm để loại bỏ sự mài mòn cơ học trên các cụm truyền động chính.

Tiêu chuẩn khu vực và ưu đãi thị trường châu Âu

Người mua châu Âu ưu tiên tuân thủ nghiêm ngặt các chỉ thị an toàn CE, hiệu suất năng lượng cao, các tùy chọn chống cháy nổ tích hợp (ATEX) và xử lý container nhẹ thân thiện với môi trường.

Khi cung cấp máy móc cho các cơ sở chế biến ở Châu Âu hoặc các công ty đa quốc gia toàn cầu tuân thủ các tiêu chuẩn của EU, kỹ thuật thiết bị phải tuân thủ các quy định nghiêm ngặt về cấu trúc, an toàn và môi trường. Thiết kế máy móc phải kết hợp dấu CE, khóa liên động an toàn được bao bọc hoàn toàn bằng vật liệu bảo vệ bằng polycarbonate hoặc kính cường lực và rơle an toàn hai kênh theo tiêu chuẩn EN ISO 13849-1. Các nhà khai thác tại các thị trường này đặc biệt ưa chuộng thiết kế tiện dụng, độ ồn thấp (< 75 dB) và nhân viên bảo trì dễ dàng tiếp cận.

Tại sao thiết bị được thiết kế theo cách này: Các lĩnh vực trọng tâm của khách hàng

1. Vệ sinh & Khả năng làm sạch về kết cấu: Khách hàng Châu Âu ưa chuộng các thiết kế khung hình ống bằng thép không gỉ khung mở không có bề mặt phẳng nằm ngang, ngăn chặn nước rửa trôi và tích tụ bụi.

2. Xử lý bao bì nhẹ bền vững: Với các chỉ thị của Châu Âu thúc đẩy giảm sử dụng nhựa, các chất độn dầu hiện đại phải xử lý các chai PET cực mỏng mà không gây biến dạng hộp đựng trong quá trình kẹp cổ hoặc đóng nắp.

3. Hiệu quả năng lượng & Điều khiển thông minh: Động cơ hiệu suất cao IE3/IE4 cao cấp, bộ truyền động tái tạo và kiến ​​trúc điều khiển PLC của Siemens hoặc Allen-Bradley với giao diện xuất dữ liệu OPC-UA Industry 4.0 là những yêu cầu tiêu chuẩn.

4. ATEX / Tùy chọn an toàn: Đối với các cơ sở xử lý dầu chiết bằng dung môi dễ bay hơi hoặc hoạt động trong môi trường bụi/khí độc hại, vỏ điện chống cháy và động cơ chống cháy nổ là những cấu hình thiết yếu.

Nguyên lý Kỹ thuật - Mục đích Thiết kế : Tại sao các kỹ sư hàng đầu lại ưa chuộng các bộ truyền động servo gắn trên hơn các liên kết cơ khí gắn dưới đáy? Bộ truyền động gắn trên cùng cách ly các bộ phận cơ và điện nhạy cảm phía trên dây chuyền nạp, ngăn dầu nhỏ giọt hoặc chất lỏng rửa trôi xâm nhập vào vỏ ổ đĩa, nhờ đó tăng gấp bốn lần tuổi thọ của bộ phận.

Ma trận đặc điểm kỹ thuật máy móc so sánh

Thông số kỹ thuật chi tiết cho phép các nhóm kỹ thuật đánh giá khả năng tương thích về cấu trúc và điện trước khi tích hợp thiết bị.

Ma trận bên dưới phác thảo các thông số kỹ thuật tiêu chuẩn của ba loại máy công nghiệp chính, cung cấp cơ sở thực nghiệm cho các tài liệu thông số kỹ thuật mua sắm.

Kết luận & Khuyến nghị chiến lược

Đầu tư vào một máy rót chai dầu ăn chất lượng cao đòi hỏi phải cân bằng độ chính xác của liều lượng, thiết kế hợp vệ sinh, vận hành linh hoạt và tổng chi phí sở hữu.

Tóm lại, việc lựa chọn hệ thống nạp dầu phù hợp phụ thuộc vào việc hiểu rõ các đặc tính độ nhớt của chất lỏng, yêu cầu về thùng chứa và công suất sản xuất cần thiết. Việc triển khai công nghệ đo lưu lượng khối lượng hoặc công nghệ servo-piston với vòi phun chống nhỏ giọt lặn đảm bảo độ chính xác khi đổ đầy trong giới hạn chặt chẽ, giảm đáng kể việc tặng sản phẩm hàng năm. Hơn nữa, việc tuân thủ các tiêu chuẩn vệ sinh bằng thép không gỉ 316L và tích hợp các giao thức CIP tự động đảm bảo tuân thủ hoàn toàn về an toàn thực phẩm và bảo vệ thương hiệu.

Khi lập kế hoạch mở rộng hoặc nâng cấp dây chuyền, các kỹ sư đóng gói nên ưu tiên khả năng chuyển đổi không cần dụng cụ, bộ điều khiển chẩn đoán PLC mạnh mẽ và các tính năng an toàn công thái học. Bằng cách điều chỉnh các thông số kỹ thuật của máy phù hợp với yêu cầu sản xuất dài hạn và tiêu chuẩn an toàn Châu Âu, các cơ sở sản xuất có thể đạt được độ tin cậy vận hành cao, OEE tối đa và thu hồi vốn đầu tư nhanh chóng.
